Регулирующий вентиль

Конструкция регулирующего вентиля

Регулирующие вентили используются для периодической регулировки расхода среды при стабильном режиме работы системы. Управляются вентили вручную при помощи маховика. Ниже приведены краткие технические характеристики, габаритные размеры и масса вентилей, применяемых для коррозионных сред при рабочем давлении до 10 МПа.

Вентили регулирующие угловые фланцевые из коррозионностойкой стали на рабочее давление рр = 10 МПа (табл. 14.13).  Условные обозначения: 15нж42бк-1 и 15нж42бк-2. Предназначаются для систем и установок с крепкой азотной кислотой при рабочей температуре среды tp≤80° С (15нж42бк-1) и для кислорода и нитрозных газов при tp≤100° С (15нж42бк-2). К трубопроводу присоединяются при помощи фланцев. Вентили с Dy = 6 мм снабжены присоединительными резьбовыми фланцами, размеры которых обусловлены ГОСТ 9399—75 на ру = 20 МПа, а патрубки вентилей с Dy, равным 6; 10; 15; 25 и 40 мм, выполнены под линзовое уплотнение согласно ГОСТ 9400—75.

Вентили с Dy, равным 10; 15; 25 и 40 мм, снабжены фланцами, присоединительные размеры которых выполнены по ГОСТ 1234—67, а размеры под линзовую прокладку — по ГОСТ 12835—67. Вентили могут устанавливаться на трубопроводе в любом рабочем положении. Корпусные детали вентилей изготовляются из коррозионностой-ких сталей ЭИ654 и 10Х18Н4Г4Л (15нж42бк-1) и 12Х18Н9Т (15нж42бк-2).

В качестве набивки сальника используется сухой асбест. На прочность вентили испытываются при пробном давлении рпр = 15 МПа. Рабочее давление допускается до рр = 10 МПа при рабочей температуре среды tp≤80° С для 15нж42бк-1 и tp≤100° С для 15нж42бк-2.

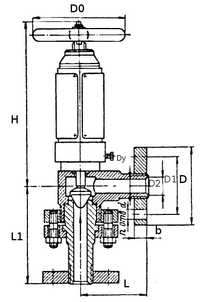

Таблица 14.13. Габаритные размеры и масса регулирующих вентилей 15нж42бк-1 и 15иж42бк-2

Dy, мм

L

L1

H

D0

D

мм

6

85

110

235

80

70

10

85

125

234

80

100

15

105

150

282

120

105

25

120

170

312

160

135

40

130

194

396

240

165

Dy, мм

D1

D2

b

d

n

Масса, кг

мм

6

42

10

15

16

3

5,5

10

70

18

15

14

4

6,3

15

75

24

18

14

4

10

25

100

35

20

18

4

18,1

40

125

52

25

23

4

34,2
