Стенды обкаточно-испытательные типов СОИ-250, СОИ-500 и СОИ-1500

Стенды обкаточно-испытательные

Стенды обкаточно-испытательные типов СОИ-250, СОИ-500 и СОИ-1500 (рис. 3.62) предназначены для проверки качества проведенного ремонта гидравлических забойных двигателей (ГЗД); снятия параметров и энергетических характеристик ГЗД; проведения обкатки ГЗД после ремонта с целью обеспечения взаимной приработки сопрягаемых деталей и узловых соединений.

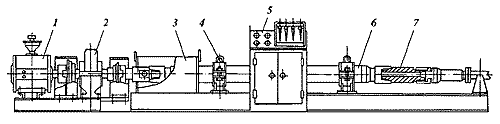

Рис. 3.62. Стенд обкаточно-испытательный типа СОИ (К):1 — муфта порошковая; 2 — редуктор; 3 — бак; 4 — опора; 5 — пульт управления; 6 — гидравлический забойный двигатель; 7 — переводник для подвода рабочей жидкости

Выпускаются стенды с добавлением в шифре индекса (К), укомплектованного персональным компьютером с программным пакетом автоматической обработки результатов испытаний.

Рама стендов типов СОИ-500 и СОИ-1500 имеет возможность сегментного поворота для установки гидравлических забойных двигателей в криволинейной компоновке, а гидравлические зажимы производят быстрое и надежное их закрепление. Комплекс датчиков обеспечивает контроль частоты вращения и крутящего момента на валу испытываемого двигателя, а также расход и давление промывочной жидкости. Прямая активная система измерения крутящего момента позволяет получить точные рабочие характеристики двигателя.

Комплектация стенда компьютером с программным пакетом автоматической обработки данных испытаний (вариант К) обеспечивает высокую точность построения графиков и таблиц рабочих характеристик испытываемых двигателей.

Основные параметры стендов типа СОИ

Основные параметры и технические характеристики стендов типа СОИ приведены в табл. 3.44.



Показатель СОИ-250 (К) СОИ-500 (К) СОИ-1500 (К)
Диапазон диаметров ГЗД, мм 54-127 85-240 85-240
Максимальный момент торможения, кНм 2,50 5,00 15,00
Максимальная частота вращения вала ГЗД, с-1 41,6 41,6 11,8
Тип установочной базы Цельная с механическим зажимом Сегментная с гидрозажимом
Габаритные размеры (без гидростанции), мм 9300×850×950 14500×2100×1200 16000×2100×1200
Масса стенда, кг 2200 4500  6800
Параметры гидростанции с электроприводом:
     тип электродвигателя
     напряжение, В
     мощность, кВт
     частота вращения, об/мин
     объем бака для масла, л
     тип приводного насоса
     производительность, л/мин
     марка используемого масла




АИРХ 160S6
380
11
1000
110
НШ-32А-3
30
И-20А
