Схемы обвязки манифольдов

Схемы обвязки манифольдов противовыбросового оборудования

В соответствии с ГОСТ 13862-90 предусмотрено пять схем обвязки манифольдов (рис. 8.14) с условным диаметром прохода 50, 65 и 80 мм.

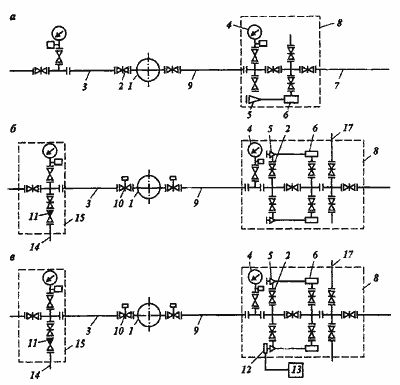

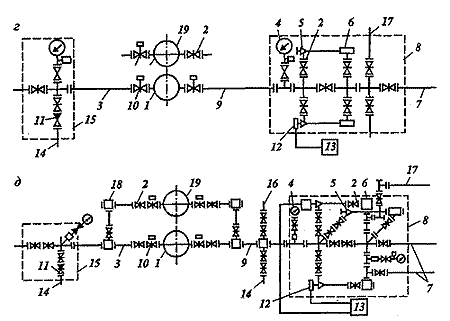

Рис. 8.14. Схемы обвязки манифольдов противовыбросового оборудования по ГОСТ 13862-90: а - на давление до 14 МПа для ОП с ручным управлением; б - на давление до 35 МПа для ОП с гидроуправлением; в - на давление 35-70 МПа для ОП с гидроуправлением; г -на давление35 и 70 МПа для ОП с гидроуправлением и двумя крестовинами впревенторном блоке; д - на давление 35-105 МПа для ОП с гидроуправлением и в коррозионностойком исполнении; 1 -блок превенторов (устье скважины); 2 - задвижка с ручным управлением; 3 - линия глушения; 4 - манометр с запорным и разрядным устройствами и разделителем сред; 5 - дроссель регулируемый с ручным управлением; 6 -гаситель потока; 7 - прямой сброс; 8 - блок дросселирования; 9 - линия дросселирования; 10 - задвижка с гидроуправлением; 11 - обратный клапан; 12 - дроссель регулируемый с гидроуправлением; 13 - пульт управления дросселем; 14 - отвод к буровому насосу или насосному агрегату; 15 - блок глушения; 16 - отвод к системе пластоиспытания в процессе бурения; 17 - отвод к сепаратору или трапно-факельной установке; 18 -кованый тройник; 19 - верхняя крестовина блока превенторов.
