Трубы бурильные легкосплавные ТУ 3668-708-01423949-03



Трубы бурильные легкосплавные (ТБЛ) ТУ 3668-708-01423949-03 прочные предназначены для бурения скважин преимущественно колонковым способом с использованием алмазных и твердосплавных коронок на повышенных частотах вращения при поисках и разведке на твердые полезные ископаемые и воду, при направленном (многоствольном) бурении и коррекции трассы скважин, инженерно-геологических изысканиях, в строительстве.

Глубина бурения: до 1200 м.

Трубы изготовлены из алюминиевого сплава Д16Т, замки из легированной стали марки 40ХН. Замки присоединяются к гладким трубам посредством резьбы и специального клея.

ТБЛ разработаны взамен легкосплавных бурильных труб ниппельного соединения ЛБТН диаметром 42, 54 и 68 мм и в дополнение к трубам ТБСУ.

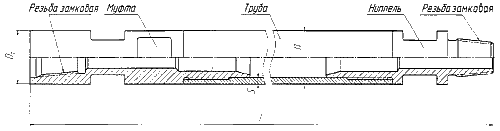

Рисунок 3. Труба бурильная легкосплавная

Таблица 6. Техническая характеристика бурильных труб ТБЛ

Обозначение
типоразмера

Основные размеры, мм

Номинальная
длина трубы
в сборе L, м

Расчётная
масса
трубы, кг

Присоеди-
нительная
резьба А
(замковая)

Момент
затяжки
замковой
резьбы,
Нм (±5%)

Тело трубы

Замок

Наружный
диаметр D

Толщина
стенки S

Наружный
диаметр D1

ТБЛ-43

43

7,0

43,5

3,2

9,0

3-34

700

4,7

12,3

ТБЛ-55

55

9,0

55.5

3,2

15,0

3-45

1600

4.7

20,4

ТБЛ-63,5

63.5

9,0

64

3,2

18,8

3-53

2300

4,7

25,2

ТБЛ-70

70

9,0

70,5

3,2

21,2

3-57

3000

4,7

28,4

ТБЛ-85

85

9,5

85,5

3,2

29,3

3-67

4700

4,7

38,7

Примечание: По желанию заказчика длина трубы от 0,8 до 4,7 м по согласованному чертежу.

Таблица 7. Механические свойства материала тела трубы и замка

Наименование параметров

Значение параметров (не менее)

Тело трубы,
сплав Д16Т

Летали замка,
сталь 40ХН

Временное сопротивление σв, МПа (кгс/мм2)

390 (40)

882(90)

Предел текучести при растяжении σm, МПа (кгс/мм2)

255 (26)

686(70)

Относительное удлинение, %

12

15

Твердость сердцевины, HRC

-

26

Сертификат соответствия № РОСС ки.АЯЗб.в27788

Примечание:

  1. Механические свойства материала деталей замка указаны после их объёмной термообработки (улучшения).
  2. Поверхностная твердость после закалки ТВЧ закалочных мест деталей замка - min 55HRC.

Применение ТБЛ в работе обеспечивает:

  1. Максимальное повышение производительности бурения путем значительно более полного использования скоростных возможностей современного бурового оборудования в сравнении с трубами ТБСУ.
  2. Повышение качества и эффективности управления трассами скважин, в том числе при направленном бурении.
  3. Сокращение номенклатуры вспомогательного инструмента, а также облегчение условий труда бурового персонала, существенное сокращение времени на спускоподъемные операции, удобства и экономия при транспортировке.
  4. Охват практически всей гаммы алмазных буровых коронок по типам и диаметрам, всего диапазона глубин геологоразведочных скважин до 1200 м и соответствующего бурового оборудования, благодаря широкой номенклатуре труб по диаметрам и длинам.

Трубы бурильные легкосплавные применяются на станках, отвечающих требованиям, представленным в таблице 1.

ТБЛ замкового соединения - легкосплавные трубы нового поколения - существенно превосходят отечественные ЛБТН и зарубежные трубы ниппельного соединения:

  1. Благодаря конструктивным особенностям прочность на знакопеременный изгиб ТБЛ на 35% выше, чем у ЛБТН и зарубежных аналогов.
  2. Разъемным замковым резьбам ТБЛ требуется почти вдвое меньше оборотов по сравнению с цилиндрическими резьбами ЛБТН до полного свинчивания резьбового соединения. Поверхностное упрочнение замковых резьб методом карбонитрации на нашем заводе практически исключает их выход из строя по причине заеданий и износа.
  3. ТБЛ наиболее эффективны при высокочастотном, преимущественно алмазном способе бурения, а также при коррекции трассы скважин и направленном (многоствольном) бурении.
  4. Применение одинаковых наружных диаметров и разъемных замковых резьб обеспечивает полную взаимозаменяемость труб ТБЛ и ТБСУ, что позволяет формировать различные оптимальные компоновки бурильных колонн из ТБСУ и ТБЛ.
    Например, при бурении в крепких породах коронками диаметром 93 мм скважин глубиной 200 и более метров целесообразно установить в нижней части колонны длиной до 15 м от забоя стальные трубы ТБСУ-85 (для создания осевой нагрузки до 20 кН), а в верхней - легкосплавные ТБЛ-85. Это позволит использовать самые высокие частоты вращения, которые могут быть сохранены на значительных глубинах скважин при высокой надежности бурильной колонны. Кроме того, будут облегчены условия труда буровой бригады - при спускоподъемных операциях отпадает необходимость замены элеваторов, наголовников и вилок труборазворота, а трудоемкость ручных операций с ТБЛ помощника машиниста буровой установки значительно снижается.

Примеры обозначения бурильных труб при заказе:

  • Труба бурильная прочная диаметром 55 мм, толщиной стенки 9 мм, длиной 4,7 м:
  • Труба П55 х 9,0-4,7 ТУ 3668-708-01423949-03
  • То же для трубы с левой резьбой:
  • Труба ПЛ55 х 9,0 -4,7 ТУ 3668-708-01423949-03

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
