Триангуляция

Триангуляция 1 и 2-го разрядов

Исходными пунктами для развития триангуляции 1-го разряда служат пункты, государственной геодезической сети 1-4-го классов, а триангуляции 2-го разряда — пункты государственной геодезической сети и пункты триангуляции и полигонометрии 1-го разряда.

Каждый пункт триангуляции 1 и 2-го разряда определяют из треугольников, в которых измеряют все углы. Засечками не менее чем с трех измеренных направлений определяют только местные предметы, недоступные для наблюдения. Примерные схемы построения триангуляции 1 и 2-го разрядов приведены на рис. 1.8.

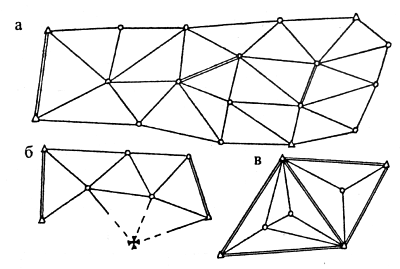

Рис. 1.8. Схемы триангуляции 1 и 2-го разрядов: а — сплошная сеть триангуляции; б — цепочка треугольников и засечка; в — вставка

Сплошная сеть триангуляции должна опираться не менее чем на три исходных геодезических пункта и не менее чем на две исходные стороны. Трих ангуляция 1 и 2-го разрядов должна удовлетворять требованиям, приведенным в таблице 3.

Углы в триангуляции 1 и 2-го разрядов измеряют способом круговых приемов и способом отдельного угла теодолитами Т1, Т2, Т5 и другими, им равноточными (табл. 4).

Если приемы не удовлетворяют установленным допускам, то их повторяют на тех же установках лимба. Теодолит, установленный на штативе, центрируют над центром пункта с точностью не ниже 2 мм, высотную привязку центров триангуляции 1 и 2-го разрядов выполняют нивелированием IV класса или техническим нивелированием.

Таблица 4


Показатели Теодолиты
Т1 и ему равнот. Т2 и ему равноточные Т5 и ему равноточные
4 кл 1 раз. 2 раз. 1 раз. 2 раз.
Число приемов:
   - триангуляция   3 2 4 3
   - полигонометрия 4 2 2 3 2
Расхождение между результатами наблюдений на начальное направление в начале и конце полуприема: триангуляция, полигонометрия 6" 8" 8" 0,2' 0,2'
Колебания значений направлений, приведенных к общему нулю, в отдельных приемах и значении углов, полученных из разных приемов: триангуляция, полигонометрия 5" 8" 8" 0,2' 0,2'
