Турбинные отклонители

Характеристика турбинных отклонителей

Турбинные отклонители типов ТО и ШО конструктивно выполняются посредством соединения нижнего узла турбобура с верхним узлом через кривой переводник, а валов — через специальный шарнир. В настоящее время освоено производство турбинных отклонителей типов ТО-172, ТО2-195, ТО2-240 и шпинделей-отклонителей типа ШО1-195.

На конусную часть вала отклонителя установлен специальный шарнир. Верхняя секция турбобура-отклонителя представляет собой верхнюю секцию серийного турбобура. Угол  искривления кривого переводника — 1, 1,5 и 2°.

Турбинные отклонители типа ТО

Основные технические и энергетические параметры ряда турбинных отклонителей типа ТО приведены в табл. 3.16 и 3.17, общий вид показан на рис. 3.38.

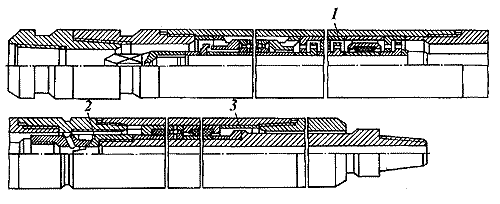

Рис. 3.38. Турбинный отклонитель типа ТО2:
1 — турбинная секция; 2 — шарнирное соединение вала; 3 — секция шпиндельная.

Турбинные отклонители типа ШО

Шпиндель-отклонитель типа ШО1-195 (рис. 3.39) эксплуатируется с секционным турбобуром или винтовым забойным двигателем, вместо обычного шпинделя.

Рис. 3.39. Шпиндель-отклонитель типа ШО-195:
1 — переводник присоединительный; 2 — корпус; 3 — опора осевая; 4 — вал.

Он представляет собой осевую опору забойного двигателя, выполненную в виде отдельного узла, искривленного под определенным углом относительно оси турбобура.

Преимущество этих отклонителей — малое расстояние от долота до точки перекоса, что снижает деформацию этого участка и повышает отклоняющую способность отклонителей.

Техническая характеристика шпинделя-отклонителя типа ШО1

Наружный диаметр корпуса, мм 195
Длина, мм 4600
Масса, кг не более 875
Длина от плоскости искривления до места присоединения долота, мм 2485
Присоединительная резьба (ГОСТ 5286):
     к турбинной секции
     к долоту


З-171
З-117

Допустимая частота вращения выходного вала турбобура на рабочем режиме, об/мин 500
Максимальный момент силы, кГ·м 7000

Турбинные отклонители типа ДГ

Для бурения горизонтальных скважин со средним радиусом кривизны в пределах от 30 до 80 м разработан ряд типоразмеров отклонителей, техническая характеристика которых приведена в табл. 3.31.

Таблица 3.31 Технические характеристики отклонителей типа ДГ для бурения горизонтальных скважин

Показатель ДГ-95 ДГ-108 ДГ1-106 ДГ2-106 ДГ-155 ДГ-172
Наружный диаметр, мм 95 108 106 106 155 172
Длина секции, мм:
     шпиндельной
     двигательной

530
2110

650
2580

660
790

1420
1500

1600
2700

1390
1555
Максимальный угол изгиба искривленного переводника, градус 4,0 3,5 3,5 3 3 3,5
Радиус кривизны скважины, м 30-50 50-80 20-30 20-40 50-80 50-80
Диаметр долота, мм 120,6- 139,7 120,6- 151,0 120,6- 151,0 120,6- 151,0 190,5- 215,9 215,9
Расход промывочной жидкости, л/с 6-10 6-12 6-12 6-14 24-30 25-35
Частота вращения, мин-1 120-200 80-160 80-160 80-160 130-160 80-110
Вращающий момент, Н·м 600-900 800-1300 500-550 1000-1200 3500-4000 1500-3000
Перепад давления, МПа 4,5-6,0 3,5-5,5 3,0-5,5 6,5-7,5 6,5-7,5 3,5-4,5
