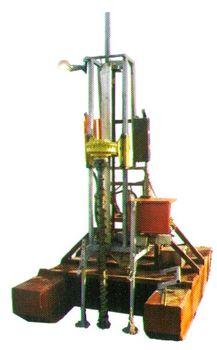

Буровая установка УБШМ-1-20

Назначение буровой шнековой малогабаритной установки УБШМ-1-20

Установка буровая малогабаритная УБШМ-1-20 предназначена для бурения вертикальных скважин шнековым и колонковым способом с промывкой и без промывки в грунтах 1-4 категорий и неустойчивых породах, и колонковым способом с промывкой в грунтах до 8 категории при проведении инженерно-геологических изысканий в труднодоступных районах или стесненных условиях.

Буровая установка может оснащаться оборудованием для проведения статического зондирования грунтов с усилием 10000 кг.: механизм винтового зондирования МВЗ - 01, НУСЗ -15.

Технические характеристики буровой шнековой малогабаритной установки УБШМ-1-20

Глубина бурения максимальная, м
   шнеками 70, мм
   шнеками 85, мм
   шнеками 150, мм


50
40
12

Ход вращателя, мм

1750

Подача вращателя

гидроцилиндр

Усилие подачи вращателя, кН, (кГс)

При давлении на забой (ном./макс.)
8 (800)/13 (1300)
подъёме колонны (ном./макс.)
13 (1300)/30 (3000)

Раб. давл. в гидросистеме (ном./макс), МПа, (кгс/см 2)

5,5(55)/10(100)

Скорость перемещения вращателя при подъеме
и опускании колонны, м/с

0...0,28

Число ступеней коробки передач

5+реверс

Максимальный крутящий момент, Н*м (кгс*м)

2200 (220)

Привод вращателя и насоса гидросистемы ДВС;тип двухцилиндровый
4-х тактный бензиновый с возд. Охлаждением, OHV, мощность, кВт, (л.с), не менее

18 (24)

Габаритные размеры буровой установки(без аутригеров), мм, не более
длина, ширина, высота

850x1000x2600

Обслуживающий персонал, человек

2

Масса установки (без транспортной базы, ЗИП и
рабочей жидкости в гидросистеме), кг, не более

400

Варианты монтажа установки буровой малогабаритной УБШМ-1-20 на транспортных средствах
