Технические характеристики установки пескосмесительной 4ПА
Установка 4ПА (рис. 6.18) состоит из бункера, разделенного перегородкой на две секции для песка двух различных фракций; прикрепленных к стенкам бункера пневмовибраторов; рабочего и загрузочного шнеков; регулятора выдачи сыпучего материала; смесителя, представляющего собой цилиндрическую емкость с коническим днищем и лопастной мешалкой; раздаточного и приемного коллектора, а также центробежного пескового насоса.

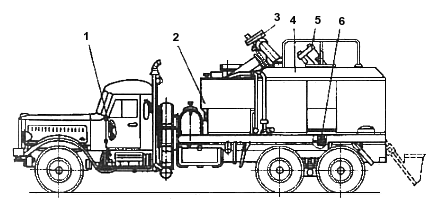

Рис. 6.18. Агрегат 4ПА: 1 - пульт управления; 2 - аккумулятор; 3 - рабочий шнек; 4 - сварной бункер; 5 - загрузочный шнек; 6 - пневмовибратор
Бункер установки с днищем конической формы разделен продольной перегородкой на два одинаковых отсека, что позволяет одновременно транспортировать песок (или смеси) двух фракций. Осмотр и очистка отсеков проводятся через люки в крышке, которые снабжены металлическими решетками, препятствующими попаданию в бункер крупных твердых включений.
Шнек загрузочный составной во время переезда отводится в сторону и крепится к монтажной раме.
С помощью рабочего шнека песок подается из отсеков бункера в аккумулятор (смеситель) для приготовления смеси. На коническом днище бункера предусмотрены два пневмовибратора, приводимых от пневмосистемы автомобиля и улучшающих условия поступления песка в рабочий шнек. Аккумулятор смеси - емкость с лопастной мешалкой и поплавковым указателем уровня. Готовая песчано-жидкостная смесь из аккумулятора отбирается песковым насосом, установленным на раме установки, и подается к насосным установкам.
Привод узлов осуществляется от тягового двигателя автомобиля. Для привода шнеков, а также для лопастных мешалок применяются гидростатические передачи с гидромоторами. Управление осуществляется одним оператором с пульта, расположенного в кабине автомобиля.
