Вентили запорные 15ч9п2 и 15ч9р

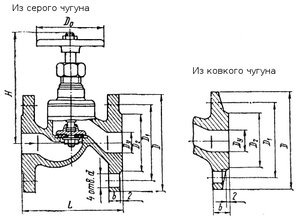

Фланцевые запорные чугунные вентили на ру = 1,6 МПа

Условные обозначения: при уплотнении запорного органа уплотнительным кольцом на золотнике из фторопласта-4 15ч9п2, при уплотнительном кольце на золотнике из резины — 15ч9р.

Фланцевые запорные чугунные вентили 15ч9п2 и 15ч9р предназначаются для трубопроводов, транспортирующих воду, воздух или пар при температуре до 225° С (15ч9п2), воду при температуре до 50° С (15ч9р).

Могут устанавливаться в любом рабочем положении. К трубопроводу присоединяются при помощи фланцев, размеры которых установлены ГОСТ 1235—67. Рабочая среда подается под золотник. Корпус и крышка изготовляются из серого чугуна. Уплотнение запорного органа обеспечивается чугунным седлом корпуса и уплотнительным кольцом на золотнике. Прокладка между корпусом и крышкой изготовляется из паронита, в качестве набивки сальника используется пропитанный асбест АП.

На прочность вентили испытываются при пробном давлении рпр = 2,4 МПа. Для вентилей 15ч9п2 при рабочей температуре среды tp= 225° С допускается рабочее давление до рр= 1,5 МПа, а при tp ≤120° С —до рp= 1,6 МПа. Для вентилей 15ч9р2 допускаются tp≤50°С и рр = 1,6 МПа. При испытаниях на герметичность вентили должны удовлетворять требованиям 3-го класса по ГОСТ 9644—75.

Технические характеристики вентилей запорных 15ч9п2 и 15ч9р


Dy, мм

L

H

D0

Масса, кг

мм

25

120

132

10

3,6

32

140

133

100

5,5

40

170

164

120

7,65

50

200

165

140

10,30
