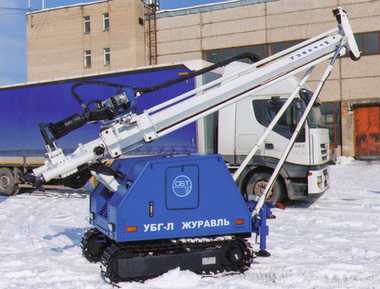

Буровая установка УБГ-Л-13211 Журавль

Гидрофицированная буровая установка легкой серии



Буровая установка УБГ-Л-13211 «Журавль» предназначена для бурения скважин в породах 1 – 12 категории по буримости, в частности, для:

  • бурения скважин на воду,
  • производства инженерных изысканий

и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках в условиях макроклиматического района.

Выпущена новая модель Буровая установка УБГ-Л-15 "Журавль"

Технические характеристики

Наименование параметров

Величина

Эксплуатационные



Диаметр бурения, мм
  - при бурении с промывкой
  - при бурении шнеками


400…151
370…151

Условная глубина бурения, м
  - при бурении с промывкой скважин диаметром 151 мм
- при бурении с промывкой скважин диаметром 93 мм
- при бурении шнеками скважин диаметром 151 мм


150
300
50

Габаритные размеры, мм:
  - в рабочем положении
  - в транспортном положении


3330 х 1500 х 9180
5550 х 1500 х 2590

Количество аутригеров

4

Модель гусеничного шасси

Т-9950А

Масса установки полная, кг, не более

3400

Вращатель



Тип

подвижный с приводом от
двух гидромоторов

Крутящий момент силы, Нм (давление жидкости, кгс/см2)

4000-7400*

Частота вращения шпинделя, об/мин:
  - I диапазон
  - II диапазон


0…90*
0…180*

Ход смещения вращателя, мм

450

Механизм подачи



Тип

прямого действия с
приводом от гидроцилиндра

Усилие подачи, кН.:
  - вверх
  - вниз


50
35

Ход подачи, мм, не менее:

3400*

Скорость подачи, м/сек, не менее:
  - рабочий режим
  - ускоренный режим


0,1…0,3
0,4…1,2

Мачта



Тип

моноблочная

Угол наклона мачты, град

5…100

Силовой агрегат



Привод

дизельный двигатель «KUBOTA»
модели V-3800DI-T

Мощность привода, кВт:
  - номинальная
  - максимальная


51
70

Тип гидронасосов

шестеренные фирмы « Parker»

Емкость гидробака, л

60

Шасси



Тип

гусеничное с гидроприводом

Тип гусеницы

металлическая

Ширина гусеницы, мм

300

Скорость передвижения, км/ч

1,7

Насос буровой



Тип

трехплунжерный с
приводом от гидромотра

Производительность, максимальная, л/мин

160

Номинальное рабочее давление, Bar

25

Лебедка



Тип

с приводом от гидромотора

Грузоподъемность, максимальная, кН

10

Канатоемкость, м

60

Диаметр каната, мм

8

 * В зависимости от модификации

Перечень стандартных изделий импортного производства:

  • редуктор планетарный для вращателя - 1 шт.
  • гидрораспределительная аппаратура - 1 компл.
  • РВД, фильтры, манометры - 1 компл.
  • теплообменник - 1 шт.
  • борт гусеничный - 2 шт.
  • дизельный двигатель - 1 шт.
  • насос буровой - 1 шт.
  • гидроцилиндры (шток, труба, уплотнения) - 9 шт.
