Краны со смазкой КСР-16

Краны со смазкой фланцевые стальные на ру = 1,6 МПа

Фланцевые стальные краны со смазкой КСР-16 предназначаются для трубопроводов, транспортирующих жидкие и газообразные среды с температурой от —40 до +100° С. Краны могут устанавливаться в любом рабочем положении. Присоединение к трубопроводу осуществляется с помощью фланцев, размеры которых регламентированы ГОСТ 12821—67. Краны управляются вручную рукояткой или маховиком, краны наибольших размеров снабжены червячным редуктором.

Корпус и пробка изготовляются из стали. Для уменьшения сил трения при поворотах пробки кран смазывается смазкой, периодически подающейся по каналам шпинделя и корпуса за счет поджатия болта, расположенного в верхней части шпинделя. С этой целью на конусных соприкасающихся поверхностях корпуса и пробки предусмотрены канавки. Посадка пробки крана регулируется болтом через шаровую пяту в нижней части пробки.

Направление проходного отверстия в пробке указано риской на торце шпинделя или стрелкой на втулке червячного редуктора. Краны испытываются на прочность при пробном давлении рпр = 2,4 МПа. Допустимое рабочее давление рр = 1,6 МПа при рабочей температуре среды tр ≤ 100° С.

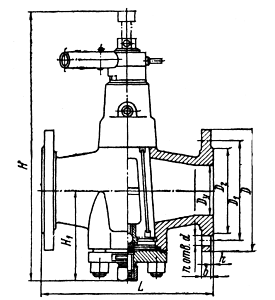

Технические характеристики кранов со смазкой КСР-16


Dy, мм

L

H

H1

Масса, кг

мм

50

250

397

112

20

80

280

465

145

29

100

300

535

170

43,5

150*

350

645

195

120
