Технические характеристики агрегата АПШ для перевозки штанг
Штанговоз (рис. 7.2) состоит из осного седельного тягача ЗИЛ-131-В1, специального полуприцепа и гидравлического крана.

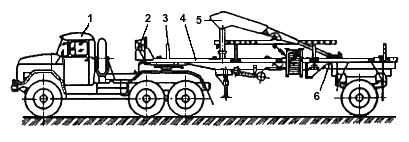

Рис. 7.2. Агрегат для перевозки штанг АПШ: 1 - тягач; 2 - пульт управления; 3 - съемная стойка; 4 - полуприцеп; 5 - гидравлический кран; 6 - ручная лебедка
На тягаче установлена коробка отбора мощности с насосом гидросистемы крана. Гидрокран модели 403ОП смонтирован в передней части полуприцепа, маслобак и гидрораспределители - на предохранительном щите полуприцепа. В транспортном положении стрела крана устанавливается вдоль продольной оси с наклоном в сторону колес полуприцепа и фиксируется хомутом. Гидроприводы маслосистемы крана на участке от предохранительного щита до крана проложены под полом между лонжеронами полуприцепа.
Маслонасос, размещенный на тягаче, связан с гидросистемой полуприцепа двумя резинотканевыми рукавами, которые образуют всасывающую и нагнетательную линии.
Полуприцеп одноосный безбортовый на базе полуприцепа ОДАЗ-885 состоит из платформы с четырьмя шинами, стояночного тормоза, пневмо- и электрооборудования. Платформа полуприцепа сварная, состоит из рамы, предохранительного щита, пола и стоек.
Поперек платформы равномерно установлены пять мягких брусьев-прокладок, которые облегчают строповку груза и предохраняют его от повреждения.
Полуприцеп имеет опорные устройства, которые служат его передней опорой в момент отсоединения от тягача.
Опоры представляют собой два винтовых домкрата, шарнирно закрепленных на раме полуприцепа. Подъем опор в транспортное положение проводится с помощью специальной лебедки, установленной под полом платформы. Привод лебедки ручной, расположен с правой стороны полуприцепа.
Тормозная система полуприцепа работает от пневмосистемы тягача. Кроме этого, полуприцеп имеет стояночный тормоз, который служит для затормаживания его при сцепке или расцепке с тягачами и при стоянке. Стояночный тормоз приводят в действие рукояткой, закрепленной на лонжероне. Этой рукояткой пользуются и для привода лебедки опорного устройства.
Электрооборудование полуприцепа имеет однопроводную систему распределения электроэнергии постоянного тока напряжением 12 В.
При движении груз связывают канатом, который затягивают ручной рычажной лебедкой, установленной вдоль правого борта полуприцепа.
