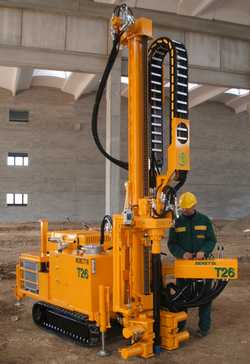

Описание самоходной буровой установки
 |
Самоходная гидравлическая буровая установка Beretta Т26 позволяет бурить диаметром до 168 мм, глубиной до 30 метров шнеком и до 50 метров пневмоударником. Максимальная глубина при разведочном бурении 30 м, диаметром до 152 мм. Основная область применения:
|
Технические характеристики
| Параметр | Значение |
| Технические данные: | |
| ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ: | |
| тип | PERKINS 404D-15 |
| мощность - при частоте вращения | 26 кВт - 2800 оборотов в мин. |
| дополнительный тип | PERKINS 404D-22Т |
| мощность - при частоте вращения | 44 кВт - 2800 оборотов в мин. |
| ГУСЕНИЧНЫЙ ХОД: | |
| скорость | 0-3 км/час |
| максимальный преодолеваемый подъем | 55% |
| давление на землю | 4,0 Н/см2 |
| ширина башмака | 235 мм |
| внешний сменный гусеничный ход | 780-1160 мм |
| сменные гусеничные ходы с двигателем 60 л.с. | 900-1160 мм |
| МАЧТЫ: | |
| величина хода вращателя | 1200-1700-2200 мм |
| усилие подачи вперед-назад (двигатель 35 л.с.) | 30 кН |
| усилие подачи вперед-назад (двигатель 60 л.с.) | 40 кН |
| СТАНДАРТНЫЙ ВРАЩАТЕЛЬ: | |
| число скоростей | 2 |
| 1 скорость -крутящий момент/ оборотов в минуту | 400 кН*м/50 оборотов в мин. |
| 2 скорость -крутящий момент/ оборотов в минуту | 200 кН*м/100 оборотов в мин. |
| перемещение вращателя для освобождения оси бурения | 300 мм |
| ЗАЖИМ: | |
| диаметр зажима | 50-168 мм |
| сила сжатия | 65 кН |
| дополнительно: выкручивающийся зажим | |
| момент при развинчивании буровых штанг | 15 кН*м |
| ДОПОЛНИТЕЛЬНАЯ ЛЕБЕДКА: | |
| диаметр каната | 6 мм |
| канатоемкость барабана | 30 м |
| максимальное усилие | 400 кг |
| ДРУГИЕ КОМПЛЕКТУЮЩИЕ: | |
| чистящий водяной насос | |
| винтовой буровой насос | |
| грязевой буровой насос | |
| эжекционный водяной насос | |
| пенный насос | |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА: | |
| Максимальная производительность гидравлического насоса 35 л.с. (60 л.с.) | p1=45 л/мин. (62 л/мин), р2=40 л/мин (62 л/мин), р3=22 л/мин (45 л/мин), р4=22 л/мин (23 л/мин) |
| макс. давление в гидросистеме 35 л.с. (60 л.с) | 200 Bar (230 Bar) |
| ОБЩИЙ ВЕС МАШИНЫ 35 л.с. (60 л.с) | 2400 кг (2600 кг) |
| Теоретические технические возможности: | |
| максимальная глубина бурения шнеком со штангой | 30 м |
| максимальная глубина бурения шнеком со штангой и обсадной трубой | 20 м |
| максимальный диаметр бурения со штангой | 168 мм |
| максимальный диаметр бурения шнеком со штангой и обсадной трубой | 168 мм |
| максимальная глубина бурения пневмоударником со штангой | 50 м |
| максимальная глубина бурения пневмоударником со штангой и обсадной трубой | 20 м |
| максимальный диаметр бурения пневмоударником со штангой | 168 мм |
| максимальный диаметр бурения пневмоударником со штангой и обсадной трубой | 168 мм |
| максимальная глубина при разведочном бурении | 30 м |
| максимальный диаметр при разведочном бурении | 152 мм |
