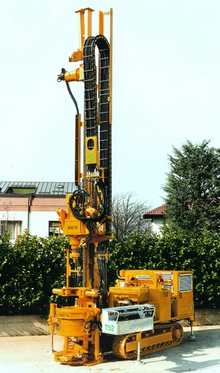

Описание самоходной буровой установки
 |
Универсальная самоходная буровая установка Beretta T52 позволяет бурить диаметром до 324 мм, глубиной до 80 метров шнеком и 130 метров пневмоударником. Может проходить через узкие проемы шириной 1700 мм, и высотой от 2510 мм. Максимальная глубина бурения при геологоразведке 160 м и диаметром до 219 мм. Основная область применения буровой установки:
|
Технические характеристики
| Параметр | Значение |
| Технические данные: | |
| МАЛОШУМНЫЙ ДИЗЕЛЬ: | |
| тип | DEUTZ TCD2011L4 |
| мощность - при частоте вращения | 74 кВт |
| ГУСЕНИЧНЫЙ ХОД: | |
| скорость | 0-3км/ч |
| максимальный преодолеваемый подъем | 55 % |
| давление на землю | 7,1 Н/см2 |
| ширина башмака | 300 мм |
| МАЧТЫ: | |
| удар поворотной головкой | 3800 мм |
| усилие подачи вперед-назад | 65 кН |
| быстрый вверх-вниз скорость | 40 м/мин |
| СТАНДАРТНЫЙ ВРАЩАТЕЛЬ: | |
| максимальный крутящий момент | 1050 кН*м |
| скорость | 0-110 число оборотов в минуту |
| число скоростей | 2 |
| перемещение вращателя для освобождения оси бурения | 470 мм |
| по заказу возможны другие характеристики | |
| ДОПОЛНИТЕЛЬНАЯ ПОВОРОТНАЯ ГОЛОВКА: | |
| максимально крутящий момент/оборотов в минуту | 1021 кН*м |
| скорость | 0-400 число оборотов в мин. |
| число скоростей | 4 |
| внутренний диаметр для струйной цементации | 94 мм |
| боковой удар | 552 мм |
| возможны изменения по запросу | |
| СТАНДАРТНЫЙ ЗАЖИМ: | |
| блокирование диаметра | 50-219 мм |
| сила сжатия | 140 кН |
| пробойный крутящего момента (двойной зажим) | 52кН*м |
| ДОПОЛНИТЕЛЬНЫЙ ЗАЖИМ: | |
| блокирование диаметра | 50-324 мм |
| сила сжатия | 140 кН |
| крутящий момент | 52кН*м |
| ДОПОЛНИТЕЛЬНАЯ ЛЕБЕДКА: | |
| диаметр каната | 8 мм |
| канатоемкость барабана | 50 м |
| максимальное усилие | 11 кН |
| максимальная скорость | 38 м/мин |
| ДРУГИЕ КОМПЛЕКТУЮЩИЕ: | |
| водяной насос | |
| винтовой буровой насос | |
| грязевой буровой насос | |
| эжекционный водяной насос | |
| лебедки от 20 кН | |
| поворотный корпус MDR 324 | |
| внешний молоток | |
| поворот головки 90 | |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА: | |
| дозирующие насосы, вспомогательный насос передач | nr.2*120 л/мин, nr.2 |
| макс. давление в гидросистеме | 280 Bar |
| объем масла в картере | 400 л |
| ОБЩИЙ ВЕС МАШИНЫ | 7 тонн |
| Теоретические технические возможности: | |
| максимальная глубина бурения шнеком со штангой | 80 м |
| максимальная глубина бурения шнеком со штангой и обсадной трубой | 50 м |
| максимальный диаметр бурения со штангой | 324 мм |
| максимальный диаметр бурения шнеком со штангой и обсадной трубой | 324 мм |
| максимальная глубина бурения пневмоударником со штангой | 130 м |
| максимальная глубина бурения пневмоударником со штангой и обсадной трубой | 80 м |
| максимальный диаметр бурения пневмоударником со штангой | 324 мм |
| максимальный диаметр бурения пневмоударником со штангой и обсадной трубой | 324 мм |
| максимальная глубина при разведочном бурении | 160 м |
| максимальный диаметр при разведочном бурении | 219 мм |
