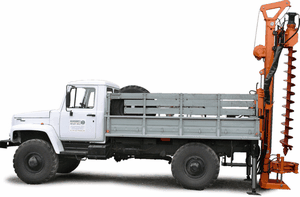

Бурильная машина для вертикального и наклонного бурения скважин БГМ-11
 |
Бурильная машина БГМ-11 предназначена для вертикального и наклонного бурения скважин шнековым буром при гидрогеологических, инженерно-геологических, геофизических, структурно-поисковых и строительных работах в грунтах до VI категории по СНиП IV-2-82, включая вечномёрзлые, а также высоко насыщенные влагой, с наличием плывунов и линз.
Эксплуатация бурильной машины допускается в районах с умеренным климатом в интервале температур окружающего воздуха от - 40º С до + 40º С.
- Шнековое бурение
- Бурение пустотелым шнеком
- Колонковое бурение
- Бурение с промывкой
- Бурение с продувкой
Технические характеристики бурильной машины БГМ-11
| Базовая машина | ГАЗ3308 / ГАЗ 33081 |
| Масса полная, кг, не более: | 6050/6400 |
| Тип привода подачи и вращения бурового инструмента | Гидравлический |
| Условная глубина бурения шнеками скважин Ø0,3 м в не мерзлых грунтах III категории, м, не менее | 20 |
| Максимальный диаметр бурения шнеками, мм, не менее** | 300 |
| Продольный ход вращателя, м, не менее | 3,3 |
| Поперечный ход вращателя, м, не менее | 0,5 |
| Угол бурения, град. | 60…95 |
| Номинальная частота вращения бурильного инструмента, мин-1: | |
| - на 1 передаче | 0…65 |
| - на 2 передаче | 0…130 |
| Максимальный крутящий момент на бурильном инструменте, Н•м (кгс*м), не менее: | |
| - на 1 передаче | 4040 (412) |
| - на 2 передаче | 2020 (206) |
| Расчетная максимальная осевая нагрузка на бурильном инструменте, кН (кг): | |
| - при заглублении - при выглублении |
20 (2038) 40 (4077) |
| Скорость подачи бурильного инструмента, м/сек | 0…1,25 |
| Тип привода грузоподъемного механизма | гидравлический |
| Высота подъема грузового крюка, м., не менее | 5 |
| Максимальная грузоподъемность кранового оборудования, кг, не менее: | |
| - при пустом барабане | 2000 |
| - при полном барабане | 1500 |
