Назначение барьеров искробезопасности БИБ2, БИБ2,2
Барьер искробезопасности БИБ2 обеспечивает запитку термопреобразователя, сопротивления типа ТСМ50 с отношением сопротивлений W100=1,4260 (далее «ТСМ50»), подключаемого к прибору по трёхпроводной схеме, искробезопасным стабилизированным током, преобразование падения напряжения на ТСМ50 в стандартный токовый сигнал 4...20 мА, а также гальваническую изоляцию ТСМ50 от общего провода прибора.
Барьер искробезопасности БИБ2/2 (далее «БИБ2/2») предназначен для изолированного питания искробезопасным стабильным током двух однотипных медных или платиновых термопреобразователей сопротивления (далее «ТС»), помещенных во взрывоопасной зоне и подключенных к входным клеммам прибора по четырехпроводным линиям, преобразования с коррекцией нелинейности падений напряжения на ТС, эквивалентных измеряемым температурам, в стандартные выходные сигналы от 4 до 20 мА (от 1 до 5 В или от 2 до 10 В).
В зависимости от типа подключаемых к входным клеммам БИБ2/2 ТС прибор выпускается в следующих исполнениях согласно таблице VI.2.1.
Входы и выходы БИБ2 и БИБ2/2 (далее «приборы») изолированы друг от друга и источника питания.
Условия эксплуатации и степень защиты приборов
- Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная) с верхним пределом рабочей температуры +35°С для БИБ2 и +45°С для БИБ2/2.
- Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм)..6 Приборы соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории ИВ по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.
Таблица VI.2.1
|
Наименование |
Тип подключаемого ТС |
|
БИБ2/2-0 |
ТСМ50, W100=1,4260 |
|
БИБ2/2-1 |
TCM50,W100= 1,4280 |
|
БИБ2/2-2 |
ТСМ100, W100= 1,4260 |
|
БИБ2/2-3 |
ТСМ100, W100=1,4280 |
|
БИБ2/2-4 |
ТСП50, W100=1,3850 |
|
БИБ2/2-5 |
ТСП50, W100=1,3910 |
|
БИБ2/2-6 |
ТСП100, W100=1,3850 |
|
БИБ2/2-7 |
ТСП100, W100=1,3910 |
Устройство и принцип работы барьеров искробезопасности БИБ2, БИБ2/2
Прибор БИБ2 выполнен на основе изолирующих усилителей IS0124 и выполняет функции обеспечения взрывобезопасным питанием ТСМ50, расположенного во взрывоопасной зоне, с обеспечением гальванической развязки, а также формирование токового выходного сигнала 4...20 мА.
Прибор БИБ2/2 выполнен на основе изолирующих усилителей IS0124 и выполняет функции обеспечения изолированного питания искробезопасным стабильным током двух однотипных ТС, помещаемых во взрывоопасной зоне и подключенных к входным клеммам прибора по четырехпроводным линиям, преобразования падений напряжения на ТС с коррекцией нелинейности, эквивалентных измеряемым температурам, в стандартные выходные сигналы от 4 до 20 мА (от 1 до 5 В или от 2 до 10 В). Прибор обеспечивает гальваническую развязку входных цепей взрывоопасной зоны и выходных цепей взрывобезопасной зоны друг от друга и от внешнего источника питания.
Гальванически изолированное питание обеспечивается с помощью изолирующих преобразователей постоянного напряжения в постоянное.
Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.
Взрывобезопасность приборов в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения приборов питанию и внешнему устройству.
Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.
Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммныесоединители, установленные на печатной плате.
На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.
Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел оепления.
Функциональные схемы БИБ2 и одного канала БИБ2/2 приведены на рисунках VI.2.1 и VI.2.2 соответственно.

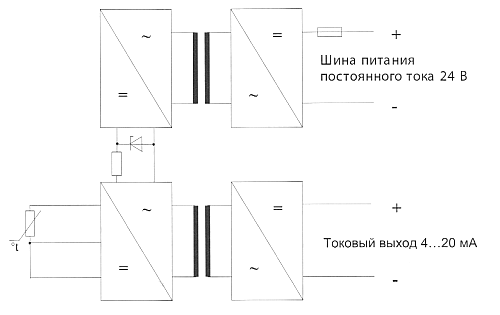

Рисунок VI.2.1 - Функциональная схема БИБ2

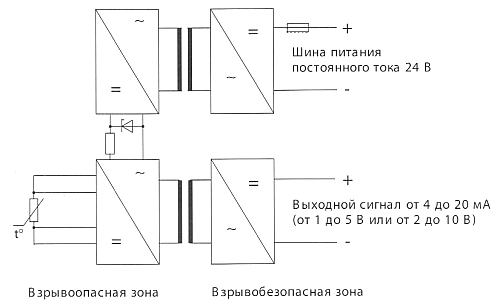

Рисунок VI.2.2 - Функциональная схема одного канала БИБ2/2
Габаритные размеры и масса барьеров искробезопасности БИБ2, БИБ2/2
- Габаритные размеры прибора БИБ2 (не превышают 99x35,2x115,8 мм) и БИБ2/2 (не превышают 99x17,5x114,5 мм) приведены на рисунках VI.2.3 и VI.2.4 соответственно.
- Масса приборов не превышает 0,2 кг.
Установка барьеров безопасности БИБ2, БИБ2/2
- Приборы предназначены для установки в помещении.
- Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.
- Схема подключения к прибору БИБ2 внешних устройств дана на рисунке VI.2.5.
- Схемы подключения к прибору БИБ2/2 внешних устройств на примере канала 1 даны на рисунках VI.2.6, VI.2.7.
