Назначение блока питания изолированный БПИ1
Блок питания изолированный БПИ1 (далее «прибор») предназначен для преобразования сетевого переменного напряжения 220 В, 50 Гц в постоянное стабилизированное напряжение +24 В с гальванической изоляцией от сети питания.
Номинальные значения климатических факторов - согласно ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная).
Степень защиты оболочки прибора IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12 мм).
Прибор соответствует требованиям стандартов по электромагнитной совместимости ГОСТ МЭК 60950-2002, ГОСТ Р 51318.22-99.
Общее устройство и принцип работы прибора
- Блок питания выполнен на основе высокочастотного обратноходового преобразователя выпрямленного напряжения сети 220 В, 50 Гц в выходное стабилизированное +24 В.
- Прибор обеспечивает:
- гальваническую развязку между входными и выходными цепями с помощью высокочастотного трансформатора и оптронной развязки в цепи обратной связи;
- подавление радиопомех;
- ограничение броска тока при включении прибора;
- защиту силовых компонентов при перегрузке и коротком замыкании нагрузки;
- возможность параллельной работы до трех приборов на общую нагрузку, - Прибор выполнен в пластмассовом корпусе.
Основание корпуса прибора с установленной на нем печатной платой закрывается крышкой до упора. На лицевой панели размещены декоративные шильдик и светодиод.
Основание и крышка имеют окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.
На крышке корпуса размещен декоративный шильдик с описанием основных характеристик прибора.
Установка прибора
- Установка прибора производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Со, который крепится внутри шкафа или к стене предпочтительно в горизонтальном положении. В случае установки параллельно нескольких блоков DIN-рельс должен крепиться в горизонтальном положении. Допускается установка блока на вертикальный DIN-рельс при создании соответствующих условий охлаждения.
- Сведения по установке даны в рувоводстве по эксплуатации прибора УНКР.436234.002 РЭ.
- Прибор должен быть заземлен через контакт заземления соединителя.
- В приборе имеются цепи, находящиеся под опасным для жизни напряжением 220 В. Категорически запрещается эксплуатация прибора при снятых крышках и кожухах, а также при отсутствии заземления.
- По окончании монтажа должно быть проверено сопротивление заземляющего устройства, которое должно быть не более 4 Ом.
- Все виды монтажа и демонтажа производить только при отключенном от сети переменного тока приборе.
Технические характеристики блока питания изолированный БПИ1
Основные технические данные и характеристики приведены в таблице VII.1.1.
Таблица VII.1.1
|
Наименование |
Значение |
|
Параметры питания: |
от 180 до 242 50±5 |
|
Мощность, потребляемая прибором, ВА, не более |
40 |
|
Максимальная мощность, отдаваемая в нагрузку, Вт |
15 |
|
Диапазон изменения тока нагрузки, мА |
от 0 до 625 |
|
Выходное стабилизированное напряжение, В |
24±0,24 |
|
Изменение выходного напряжения при изменении тока нагрузки, от 0 до 625,%, не более |
±1 |
|
Изменение выходного напряжения при изменении напряжения питания, %, не более |
±1 |
|
Изменение выходного напряжения при изменении температуры окружающей среды в диапазоне условий эксплуатации, %, не более |
±0,5 |
|
Максимальная двойная амплитуда пульсаций выходного напряжения, мВ, не более |
240 |
|
Сопротивление изоляции между входными и выходными цепями в нормальных климатических условиях, МОм, не менее |
20 |
|
Напряжение изоляции между входными и выходными цепями в нормальных климатических условиях, эффективное значение, В, не менее |
1500 |
|
Ток срабатывания защиты. мА |
1000 |
Прибор обеспечивает защиту от перегрузок и короткого замыкания в течение неограниченного времени.
Надежность
- Средняя наработка на отказ прибора не менее 50000 ч.
- Срок службы прибора составляет 10 лет.
Конструктивные параметры
- Габаритные размеры прибора не превышают 90x79x25 мм.

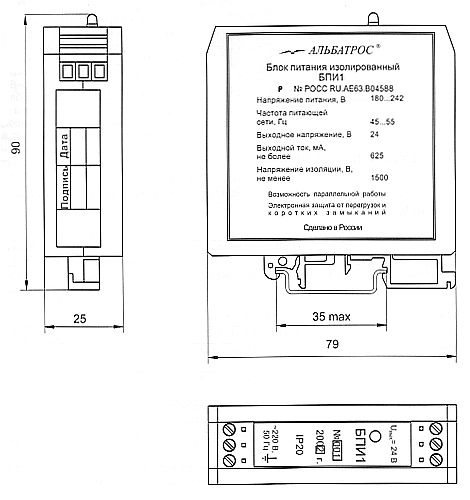

- Габаритные и установочные размеры прибора приведены на рисунке VII. 1.1.
- Масса прибора не превышает 0,15 кг.
Рисунок VII. 1.1 - Габаритные размеры прибора
