Буровые установки БУ 3200/200 ДГУ

Буровые установки ДГУ предназначены для бурения глубоких газовых и нефтяных скважин.

Буровые установки ДГУ обладают универсальными монтажно-транспортными качествами и в зависимости от назначения перевозятся крупными блоками на специальных транспортных средствах (тяжеловозах), секциями (модулями) на трайлерах и агрегатами транспортом общего назначения.

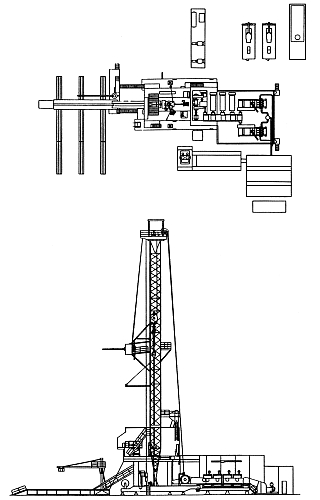

Общий вид буровых установок БУ 3200/200 ДГУ-1М

• Кинематическая схема буровых установок БУ 3200/200 ДГУ - 1М (1У, 1Т)

Параметры	БУ 3200/200 ДГУ-1М, БУ 3200/200 ДГУ-1У, Б У3200/200 ДГУ-Т
Допускаемая нагрузка на крюке, кН	2000
Условная глубина бурения, м	3200
Скорость подъема крюка при расхаживании колонны, м/с	0,2
Скорость подъема элеватора (без нагрузки), м/с, не менее	1,5
Расчетная мощность на входном валу подъемного агрегата, кВт	670
Диаметр отверстия в столе ротора, мм	700
Расчетная мощность привода ротора, кВт, не более	280
Мощность бурового насоса, кВт	950
Вид привода	ДГ
Площадь подсвечников для размещения свечей диаметром 114 мм, м2	4000
Высота основания (отметка пола буровой), м	7,2
Просвет для установки блока превенторов, м	5,7

Механизм, агрегат	БУ 3200/200ДГУ-1М, БУ 3200/200ДГУ-1У, БУ 3200/200ДГУ-1Т
Лебедка буровая	ЛБУ22-720
Насос буровой	УНБТ-950А
Ротор	Р-700
Комплекс механизмов АСП	АСП-ЗМ1
Кронблок	УКБА-6-250
Талевый блок	УТБА-5-200
Крюкоблок	-
Вертлюг	УВ-250МА
Вышка	ВМА-45-200-1
Привод основных механизмов	Лебедки, ротора и буровых насосов: групповой от трех силовых агрегатов типа СА-10
Циркуляционная система	ЦС3200-У1, ЦС3000ДГУ-1Т
