Центраторы

Применение центраторов

Центраторы для работы в открытом стволе отличаются в основном тем, что они на 2...4 мм меньше диаметра долота. Кроме того, калибраторы всех типов и конструкций вращающиеся, а центраторы могут быть и плавающими.

Центраторы для работы внутри обсадных колонн при ремонте скважин должны быть травмобезопасными по отношению к колоннам (не армированы рабочие поверхности лопастей). Большой интерес в этом отношении представляют роликовые центраторы. Роликовый центратор не только не изнашивает колонну, но и повышает ее прочность за счет известного эффекта упрочнения металла наклепом.

Центраторы забойного двигателя предназначены для центрирования забойного двигателя и компоновки низа бурильной колонны в процессе бурения.

На рис. 8 представлена конструкция центратора забойного двигателя.

Рис.8. Центратор забойного двигателя

В табл. 7 приведены основные характеристики центраторов.

Таблица 7

Код

Наружный
диаметр,
мм

Номинальный диаметр
забойного
двигателя, мм

Длина,
мм

Присоединительная
резьба корпуса

Присоединительная
резьба удлинителя
вала

ЦЗД-215,9/ 172

225

172

1180

МК 156х5,5x1:32

3-117

ЦЗД-105/146

131

105

1370

МК 94х4х1:32

3-76

ЦЗД-127/151

156

127

1376

МК 112х4x1:32

3-76

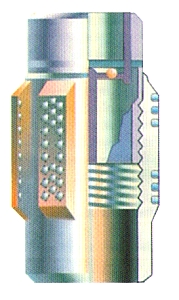

Разработаны также передвижные центраторы забойного двигателя, предназначенные для управления зенитным углом скважины со стабилизацией азимута (рис. 9).

Центратор состоит из муфты с шестью прямыми лопастями, армированными износостойким твердосплавным вооружением, и цанги с одной ступенчатой прорезью.

Центраторы 3-ЦДП могут устанавливаться в КНБК с минимальным радиальным зазором между корпусом забойного двигателя и стенкой скважины. Ступенчатая прорезь цанги исключает заедание резьбы при сжатии цанги, позволяет надежно прогнозировать необходимое усилие страгивания в пределах 100—500 кН в зависимости от момента свинчивания 25—56 кНм

Рис.9 Передвижной центратор забойного двигателя

В табл. 8 приведены основные типоразмеры и характеристики передвижных центраторов производства.

Таблица 8

Обозначение

Код

Наружный
диаметр, мм

Номинальный диаметр з
абойного двигателя, мм

Длина, мм

3-ЦДП295.3/
240МСТ.000
             -01
             -02
             -03
             -04
             -05
             -06
             -07
             -08


3-ЦЦП290/240МС
3-ЦДП285/240МС
3-ЦДП292/240МС
3-ЦДП290/240С
3-ЦДП285/240С
3-ЦЦП292/240С
3-ЦДП290/240Т
3-ЦДП285/240Т
3-ЦДП292/240Т


290
285
292
290
285
292
290
285
292


240
240
240
240
240
240
240
240
240


670-750
670-750
670-750
515-595
515-595
515-595
515-595
515-595
515-595

3-ЦДП215.9/
172МСТ.000
             -01
             -02
             -03
             -04
             -05
             -06


3-ЦДП214мс
3-ЦДП212мс
3-ЦЦП214С
3-ЦДП212С
3-ЦДП214Т
3-ЦДП212Т
3-ЦДП215,9мс


214
212
214
212
214
212
215,9


172
172
172
172
172
172
172


590
590
440
440
360
360
590
