Долота для шнекового бурения

Долота при шнековом бурении выполняют две функции:

1) разрушают породу;
2) подают разрушенную породу на спираль шнека.

В свою очередь, работа долота складывается из трех одновременно происходящих операций:

2) срез породы под действием вращения долота;
3) подача срезанной породы на спираль шнека.

Наиболее рациональными являются шнеки с двухзаходной спиралью: в этом случае лопасти долота являются фактически продолжением спирали. Однако шнеки такой конструкции более сложны в изготовлении, увеличивается также их вес.

Недостатком обычных долот режущего типа, применяющихся для шнекового бурения, является трудность осуществления равномерной подачи, что приводит к ввинчиванию долота в породу или к образованию пробок породы на лопастях шнеков.

Долото (ЗДРШ-165М, ЗДРШ-151М, ЗДРШ-151МС) представляет собой литой трехлопастной корпус с шестигранным хвостовиком. Лопасти имеют зубчатую форму и наклонены по винтовой линии, одна из них переходит в спираль шнека. Боковая поверхность лопастей армируется цилиндрическими зубками или восьмигранниками твердого сплава, а зубья — пластинками ВК-8. Долота должны быть по наружному диаметру на 10—15 мм больше диаметра шнеков, что обеспечивает большие затраты мощности на вращение колонны шнеков в скважине и на ее подъем из скважины, долота работают без охлаждения, с отводом тепла непосредственно в породу, что может приводить к их перегреву, особенно при проходке твердых пропластков. По конструкции долота могут быть трех- и двухлопастными, со сменными резцами и лопастями, с различной геометрией режущей части (рис. 7.79, а).

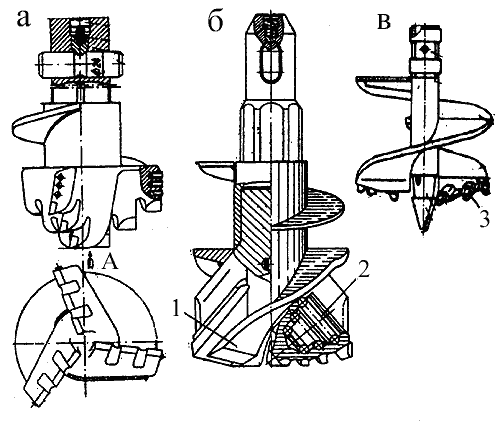

Рис. 7.79. Долота для шнекового бурения.
а — трехперое; б — шарошечно-резцовое; в — короткошнековый бур; 1 — лопасть-резец; 2 — шарошка; 3 — съемные резцы.

 Для бурения на воду по ГОСТ 24328—80 предусмотрен параметрический ряд долот с индексом ДБШ-135, -150, -180, -200, -300, имеющих наружный диаметр соответственно 151, 165, 198, 215 и 320 мм. Долота для мягких пород марки ДРШ-80, -100, -200 имеют наружный диаметр соответственно 90, 110 и 215 мм.
