Технические характеристики фрезеров-райберов

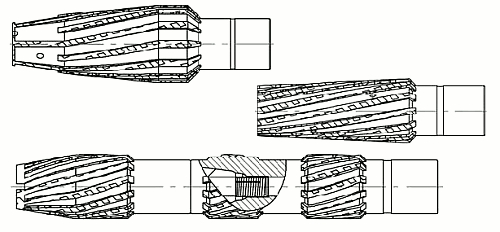

Фрезеры-райберы типа ФРЛ, РПМ и ФРС предназначены для прорезания "окна" в обсадной колонне при забуривании нового ствола. Фрезеры-райберы типа ФРС каждого типоразмера выпускаются в трех исполнениях: 1, 2 и 3, которые отличаются диаметрами конической части. Последовательное использование всех трех исполнений фрезеров-райберов одного типоразмера позволяет постепенно увеличивать размер прорезаемого окна.
| № п/п | Типоразмер
фрезера |
Условный диаметр
обсадных труб, мм |
Диаметр, мм | Длина, мм | Присоединительная
резьба по ГОСТ 28487-90 | |
| макс. | макс. | |||||
| 1 | РПМ-146 | 146 | 60 | 121 | 650 | 3-76 |
| 2 | РПМ-168 | 168 | 76 | 143 | 674 | 3-88 |
| 3 | РПМ-219 | 219 | 70 | 193 | 808 | 3-117 |
| 4 | РПМ 245 | 245 | 118 | 214 | 720 | 3-117 |
| 5 | ФРС-146-1 | 146 | 47 | 110 | 340 | 3-76 |
| 6 | ФРС-146-2 | 146 | 62 | 120 | 490 | 3-76 |
| 7 | ФРС-146-3 | 146 | 95 | 120 | 430 | 3-76 |
| 8 | ФРС-168-1 | 168 | 50 | 130 | 455 | 3-88 |
| 9 | ФРС-168-2 | 168 | 70 | 142 | 496 | 3-88 |
| 10 | ФРС-168-3 | 168 | 110 | 142 | 500 | 3-88 |
| 11 | ФРЛ-116 | 140 | - | 116 | 850 | 3-76 |
| 12 | ФРЛ-118 | 146 | - | 118 | 860 | 3-76 |
| 13 | ФРЛ-121 | 146 | - | 121 | 860 | 3-76 |
| 14 | ФРЛ-124 | 146 | - | 124 | 860 | 3-76 |
| 15 | ФРЛ-136 | 168 | - | 136 | 898 | 3-88 |
| 16 | ФРЛ-143 | 168 | - | 143 | 1000 | 3-101 |
| 17 | ФРЛ-152 | 178 | - | 152 | 1022 | 3-101 |
| 18 | ФРЛ-167 | 194 | - | 167 | 1073 | 3-121 |
| 19 | ФРЛ-193 | 219 | - | 193 | 1150 | 3-121 |
| 20 | ФРЛ-218 | 245 | - | 218 | 2250 | 3-147 |
