Фрезеры комбинированные

Применение комбинированных фрезеров

Комбинированные фрезеры характеризуются тем, что конструкция их состоит из комбинации фрезеров различного назначения. Применение комбинированных фрезеров позволяет в ряде случаев совмещать фрезерные работы, выполняемые известными забойными и кольцевыми фрезерами в отдельности, и тем самым сократить спуско-подъемные операции. Обозначение данных фрезеров определяется комбинацией. Рассмотрим некоторые из них.

ФЗК — фрезер забойно-кольцевой

ФЗК — фрезер забойно-кольцевой представляет собой сочетание фрезера кольцевого и забойного. Фрезер ФЗК предназначен для сплошного фрезерования труб, незакрепленных металлических предметов с опережающим фрезерованием кольцевого пространства в обсаженной скважине. Типоразмеры фрезеров ФЗК(рис. 61): ФЗК-118 для работы в 146 мм колонне, ФЗК-128 и ФЗК-136 для 168 мм обсадной колонны.

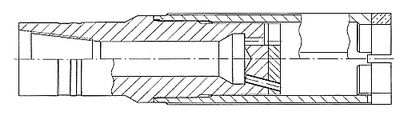

Рис.61 Фрезер ФЗК

Фрезеры типа 9Ф

Забойно-кольцевые фрезеры типа 9Ф выпускаются наружными диаметрами от 111,1 до 269,9 мм (рис. 62).


Рис.62 Фрезер забойно-кольцевой типа 9Ф

ФП — фрезер пилотный

ФП — фрезер пилотный предназначен для фрезерования в обсадной колонне насосно-компрессорных и бурильных прихваченных труб, пакеров, муфт, хвостовиков, замков, элементов погружных электронасосов и др. Фрезер пилотный отличается от забойных фрезеров наличием направляющего наконечника, прикрепленного к торцу режущей части корпуса. При фрезеровании наконечник, заходя в аварийный объект, обеспечивает центровку фрезера.

Производят два типа пилотных фрезеров, отличающихся вооружением. Фрезеры 20Ф (рис. 63) армируются вставками из быстрорежущей стали типа Р18, а вооружение фрезеров типа 23Ф (рис. 64) — дробленый твердый сплав.

Выпускается аналогичные типу 20Ф конструкции пилотного фрезера, только вместо вставок из быстрорежущей стали режущими элементами фрезеров ФП являются твердосплавные зубки. Номенклатура выпускаемых  пилотных фрезеров — от ФП-88 до ФП-146. А также пилотные фрезеры с маркировкой 2ФП (рис. 65). В маркировке фрезера указываются максимальный диаметр фрезера и диаметр пилота (2ФП 118/47). Номенклатура производимых фрезеров 2ФП - 88/38...2ФП 210/110.


Рис.63 Фрезер типа 20Ф


Рис.64 Фрезер типа 23Ф

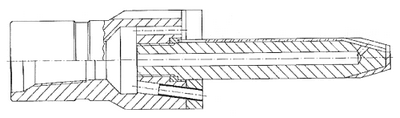

Рис.65 Фрезер пилотный типа 2ФП

ФМ — фрезер магнитный

ФМ — фрезер магнитный предназначен для извлечения из скважины металлических предметов, обладающих ферромагнитными свойствами. Они позволяют предварительно офрезеровать аварийные металлические предметы, для чего снабжены режущей коронкой. Изготавливают их в двух исполнениях.

Магнитные ловители МЛ

Магнитные ловители МЛ (рис. 68), могут быть оснащены четырьмя видами воронок: воронка короткая; воронка удлиненная; воронка с ловителем (лепестковым механическим захватом); воронка фрезерующая.

ФС — фрезеры специальные калибрующие

ФС — фрезеры специальные калибрующие (рис. 69). Длина калибрующего участка фрезера равна длине, необходимой для захвата штатным ловильным инструментом (400...500 мм). Фрезеры ФС позволяют обрабатывать трубы диаметрами от 42 до 127 мм в обсадных колоннах 114...245 мм.

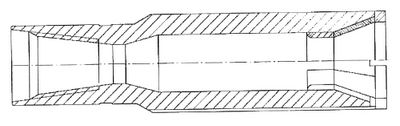

Рис.69 Фрезер специальный калибрующий типа ФС

Фрезеры 11ФЗВ

Фрезеры 11ФЗВ (рис. 70) позволяют обрабатывать трубы диаметрами от 61 до 205 мм в обсадных колоннах 114...299 мм.


Рис.70 Фрезер кольцевой типа 11ФЗВ

ФЛМ — фрезер ловитель магнитный

Особенностью данной конструкции является наличие сменной режущей коронки, которая может быть заменена воронкой или защитным кольцом. В табл. 35 приведены основные характеристики фрезеров ФЛМ.

Таблица 35

Типоразмер
ловителя

Условная
грузоподъемность, не менее, кН

Максимальный
диаметр, мм

Присоединительная
резьба по ГОСТ 28487-90

ФЛМ 88

1.7

88

3-66

ФЛМ 90

1.7

90

3-66

ФЛМ 103

2,5

103

3-66

ФЛМ 108

2,5

108

3-66

ФЛМ 109

2,5

109

3-66

ФЛМ 115

2,5

115

3-66

ФЛМ 118

2,5

118

3-66

ФЛМ 120

2.5

120

3-76

ФЛМ 124

2,5

124

3-76

ФЛМ 125

2,5

125

3-76

ФЛМ 135

4,5

135

3-88

ФЛМ 140

4.5

140

3-88

ФЛМ 150

6,5

150

3-88

ФЛМ 180

6,5

180

3-117

ФЛМ 184

8,5

184

3-117

ФЛМ 195

8,5

195

3-117

ФЛМ 205

8.5

205

3-117

ФЛМ 210

8,5

210

3-117

ФЛМ 260

9,0

260

3-147

ФЛМ 270

10,0

270

3-147

ФЛМ 315

10,0

315

3-147
