Стадии планирования и проектирования гидротехнических соорожений и стадии инженерно-геологических изысканий
Планирование и проектирование гидротехнических сооружений осуществляют последовательно; проектирование ведут по стадиям. На всех этапах хозяйственной деятельности требуется информация инженерно-геологического характера, обеспечивающая решение разнообразных инженерных задач. Поэтому при планировании, проектировании, строительстве и эксплуатации гидротехнических сооружений ведут инженерно-геологические изыскания, которые отличаются наборами применяемых методов, значительны по объемам и нередко весьма сложны по характеру решаемых инженерно-геологических задач. Это объясняется: сложностью и многоплановостью взаимодействий, реализующихся между подсистемами локальной ПТС «гидроузел» — «область взаимодействия», захватывающими большие области геологической среды; ответственностью гидротехнических сооружений, аварии которых могут нанести большой ущерб хозяйству.
Гидротехнические сооружения делятся на :
- гидроэнергетические
- водно-транспортные
- мелиоративные
- водоснабженческие.
Гидроузлы, сооружаемые на крупных реках, решают задачи энергетики, транспорта, мелиорации земель и др., поэтому планирование гидротехнического строительства предусматривает разработку схемы комплексного использования водотока. На основе схемы развития и размещения гидроузлов на реке разрабатывается стратегия использования водных ресурсов на перспективу. Схема предусматривает разбивку реки на ступени (рис. 13.1), определение технических и экономических показателей гидроузлов, установление очередности освоения и выбор объектов строительства первой очереди. Для решения перечисленных задач необходимы инженерно-геологические данные, получаемые в ходе инженерно-геологических изысканий (I этап инженерно-геологических работ). Решение о проектировании и строительстве гидроузла принимают, опираясь на схему комплексного использования реки.

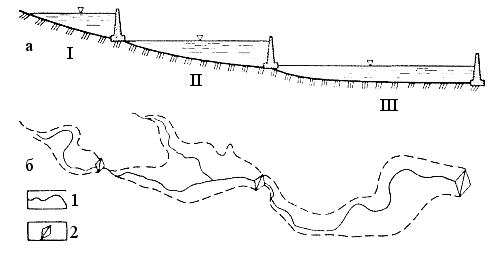

Рис. 13.1. Схема разбивки долины реки на ступени в разрезе (а), в плане (б): 1 — границы проектируемых водохранилищ, 2 — створы гидроузла. I, II, III — ступени
Проектирование ведут в две стадии:
- стадия проекта
- стадия рабочей документации (РД).
Стадия проекта гидротехнических сооружений
Инженерная задача на стадии проекта состоит:
- в выборе створа подпорных сооружений;
- в установлении нормального подпорного уровня (НПУ);
- в определении основных параметров гидроузла;
- в выборе типов сооружений и их компоновке;
- в разработке проекта производства строительных работ;
- в составлении сводного сметного расчета стоимости гидроузла.
Стадия рабочей документации
В процессе проектирования сооружений на стадии РД должны быть:
- доработаны и уточнены технические решения, внесены изменения в проект в соответствии с решением утверждающей инстанции; разработаны детальные конструктивные решения отдельных сооружений и их элементов и проведен их сметный расчет;
- составлен окончательный вариант проекта производства строительных работ.
Этапы хозяйственной деятельности и инженерно-геологических изысканий для гидротехнических сооружений
В период строительства гидротехнических сооружений проектно-изыскательская организация:
- корректирует рабочие чертежи, уточняет расчеты процессов, вносит изменения в проект производства строительных работ в случае несовпадения проектных данных с фактическими данными об инженерно-геологических условиях;
- осуществляет авторский надзор за точным, соответствующим проекту и нормативам выполнением строительных работ.
