Затворы дисковые поворотные

Дисковые поворотные затворы — один из наиболее прогрессивных видов трубопроводной арматуры. Их стали широко применять в последнее десятилетие. На рис. 2.27 показан дисковый поворотный затвор.

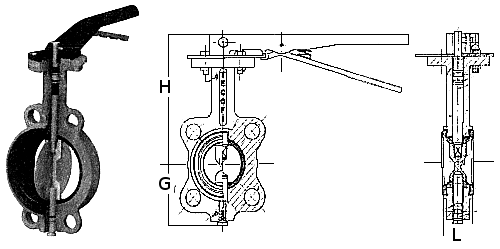

Рис. 2.27. Дисковый поворотный затвор VP 3448 TECOFI, Франция.

Запорный элемент арматуры — диск диаметром, приблизительно равным внутреннему диаметру трубопровода. Затвор открывается и закрывается вращением диска вокруг оси, перпендикулярной оси трубопровода. Благодаря простой геометрической форме корпуса и запорного элемента дисковые поворотные затворы просты по конструкции и невелики по габаритным размерам. В центральной части корпуса дискового затвора расположены подшипники вала, на котором вращается диск.

Дисковые поворотные затворы позволяют соединить в одной конструкции две основные функции трубопроводной арматуры — регулирование и полное перекрывание (запирание) потока, что обуславливает экономичность их использования. Отличие дисковых затворов от подобных им по конструкции дроссельных заслонок состоит в том, что затворы обеспечивают герметичность в закрытом положении. На рис. 2.28 представлен затвор поворотный дисковый в разъемном корпусе.

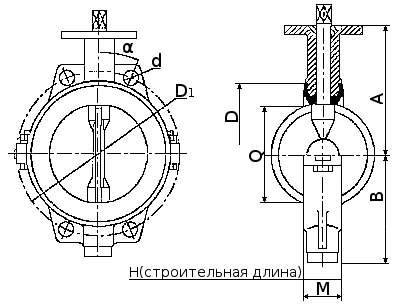

Рис. 2.28. Затворы поворотные дисковые в разъемном корпусе серии АА, АИ, АП, АР.

Основные преимущества дисковых затворов по сравнению с другими видами запорной арматуры — простота конструкции, малые габаритные размеры и масса — дают тем больший эффект, чем больше условный проход арматуры.

Дисковые затворы можно классифицировать по следующим признакам:

• По конструкции и расположению уплотнений различают затворы с металлическим уплотнением, с эластичными уплотнениями на диске и в корпусе. Последние в свою очередь могут быть с эластичным уплотнительным кольцом, эластичным седлом и эластичной рубашкой на корпусе. На рис. 2.29 показан дисковый затвор с уплотнением на диске.
• По расположению вала и диска затворы могут быть с соосным расположением вала и диска, с наклонным диском и наклонным валом.
• По типу присоединения к трубопроводу затворы разделяют на фланцевые и бесфланцевые.

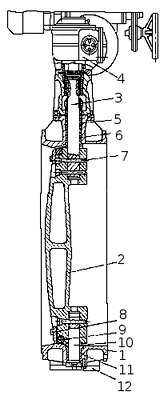

Рис. 2.29. Дисковый затвор с уплотнением на диске: 1 — корпус; 2 — диск; 3 — вал; 4 — электропривод; 5 — сальник; 6, 11 — подшипники скольжения вала и оси; 7 — штифты крепления диска; 8 — кольцо крепления уплотнения; 9 — уплотнительное кольцо (резиновый жгут); 10 — ось; 12 — крышка.

Привод дисковых затворов бывает ручной, с механическим редуктором, пневматический, гидравлический и электрический.

Так же различают запорные клапаны с одинарным и двойным эксцентриситетом. В первом случае ось управляющего вала не совпадает с осью уплотнения, во втором — ось управляющего вала не совпадает с осью уплотнения и с осью потока. Такого рода запорные клапаны используют для перекрывания потока, а так же регулирования расхода (рис.2.30 —2.32).

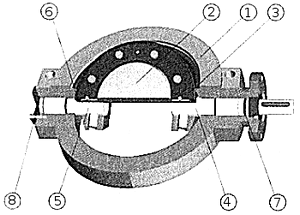

Рис. 2.30. Запорный клапан с одинарным эксцентриситетом: 1 — корпус; 2 — тарель; 3 — седло; 4, 5 — вал, цапфа; 6, 7, 8 — уплотнение.
