Взрывозащищённые измерительные комплексы

Взрывозащищенные измерительные комплексы предназначены для построения «стем сбора измерительной информации с полевой шиной в виде сетевого интерфейса RS-485.

Взрывозащищенные измерительные комплексы представляют собой проектное решение, основанное на применении измерительных комплексов ДУУ2М-БСД, ДУУ6-БСД и комплекса в составе ДТМ2 и БСД (далее ДТМ2-БСД).

Функционально каждый из этих комплексов состоит из первичных преобразователей, датчиков ДУУ2М, ДУУ6 или ДТМ2 и вторичного прибора - блока сопряжения с датчиками БСД-1, БСД-2 или БСД-3.

Использование в качестве выходного сигнала БСД сетевого интерфейса RS-485 позволяет объединять эти три разновидности измерительных комплексов в любых сочетаниях в единую многоканальную систему с открытой полевой шиной (см. рисунок VIII. 1).

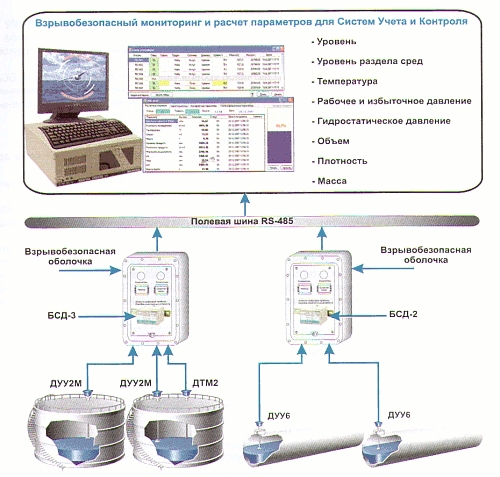

Рисунок VIII.1 - Схема построения многоканальной измерительной системы с открытой полевой шиной

Применяемый в блоках логический протокол обмена данными Modbus RTU, являющийся в настоящее время фактически промышленным стандартом обмена данных, позволяет интегрировать эти комплексы в любую АСУ ТП.

Каждый из комплексов ДУУ2М-БСД, ДТМ2-БСД, ДУУ6-БСД относится к взрывобезопасному оборудованию и имеет вид взрывозащиты «Искробезопасная электрическая цепь». Это достигается использованием в блоках токовых барьеров, ограничивающих значения напряжений и токов подключаемых датчиков до уровня искробезопасных. Поэтому во взрывоопасной зоне могут располагаться только датчики комплексов. Решить задачу размещения блоков, объединенных сетевым интерфейсом RS-485, энергетика которого исключает применение вида взрывозащиты «Искробезопасная электрическая цепь», непосредственно во взрывоопасной зоне позволяет установка блоков во взрывонепроницаемые оболочки и прокладка сети RS-485 бронированным кабелем. Таким образом, осуществляется реализация полевой шины с открытым сетевым интерфейсом, где в качестве абонентов этой сети присутствуют комплексы по измерению таких параметров как уровень, уровень раздела сред, давление, температура.

Комплекс ДУУ2М-БСД состоит из датчиков уровня ультразвуковых ДУУ2М и блока БСД и предназначен для непрерывного контроля уровня жидких продуктов в емкостях технологических и товарных парков. Комплекс обеспечивает:

• контактное автоматическое измерение уровня жидких продуктов;
• контактное автоматическое измерение до четырех уровней раздела несмешиваемых жидких продуктов;
• измерение температуры контролируемой среды;
• измерение давления контролируемой среды.

Комплекс ДТМ2-БСД состоит из датчиков температуры многоточечных ДТМ2 и блока БСД и предназначен для непрерывного контроля температуры жидких продуктов в нескольких точках по высоте заполнения в емкостях технологических и товарных парков, работающих без давления.

Комплекс ДУУ6-БСД состоит из датчиков уровня ультразвуковых ДУУ6 и блока БСД и предназначен для непрерывного контроля параметров (уровня, гидростатического давления и температуры), достаточных для последующего вычисления плотности и массы однофазных жидких продуктов в мерах вместимости товарных парков. Комплекс обеспечивает:

• контактное автоматическое измерение уровня однофазных жидких продуктов;
• измерение избыточного давления в газовой подушке меры вместимости;
• измерение гидростатического давления, пропорционального уровню и плотности однофазных жидких продуктов.
• измерение температуры (в пяти точках, расположенных равномерно по длине чувствительного элемента датчика ДУУ6).

Комплексы по линиям питания и интерфейса RS-485 имеют вид взрывозащиты «Взрывонепроницаемая оболочка», уровень взрывозащиты «Взрывобезопасный» для смеси горючих газов и паров с воздухом категории ИВ, маркировку взрывозащиты «1ExdllBT6» и могут применяться во взрывоопасных зонах согласно требований главы 7.3 ПУЭ и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

Технические данные

• Число комплексов, объединяемых общей полевой шиной, - до 32.
• Число датчиков в комплексе - до трех.
• Метрологические характеристики комплексов определяются датчиками, подключаемыми к блокам.
• Характеристики интерфейса RS-485 определяются блоками БСД.
• Электрические и конструктивные параметры и характеристики надежности комплексов определяются характеристиками датчиков ДУУ2М, ДУУ6, ДТМ2 и блоков БСД.

Общее устройство и принцип работы

В состав каждого из комплексов может входить от одного до трех датчиков. Блок БСД обеспечивает сбор, временное хранение, выдачу информации о параметрах каналов измерений датчиков по запросам от «ведущего» устройства в сети интерфейса RS-485.
