Техническая характеристика клапанов обратных типа К
Клапаны обратные типа К предназначены для предотвращения
возможного выброса газа, нефти и бурового раствора через канал бурильных труб и
засорения шламом забойного двигателя.
Серийное производство
обратных клапанов для бурильных труб типов К, КОБ и КОБ Т
осуществляется с правыми или левыми замковыми присоединительными резьбами
(табл. 5.4).
Таблица 5.4 Технические характеристики обратных клапанов
типов К, КОБ и КОБТ
Тип клапана | Условный диаметр труб по ГОСТ 631-75, мм | Замковая резьба по ГОСТ 28487-90 | Габаритные размеры, мм | Масса, кг | ||
с высаженными внутрь концами | с высаженными наружу концами | D | L | |||
КОБ Т 80-3-66 | 60 | — | 3-66 | 80 | 240 | 8 |
КОБ Т 95-3-76 | 73 | — | 3-76 | 95 | 260 | 9 |
КОБ Т 108-3-88 | 89 | 73 | 3-88 | 108 | 270 | 12 |
КОБ Т 120-3-102 | — | 89 | 3-102 | 120 | 290 | 25 |
КОБ Т 133-3-108 | 102 | — | 3-108 | 133 | 310 | 32 |
КОБ 146-3-121 | 114 | 102 | 3-121 | 146 | 350 | 40 |
КОБ 155-3-133 | 127 | 114 | 3-133 | 155 | 375 | 43 |
КОБ 178-3-147 | 140 | — | 3-147 | 178 | 410 | 45 |
КОБ 185-3-161 | — | 140 | 3-161 | 185 | 430 | 55 |
КОБ 203-3-171 | 168 | — | 3-171 | 203 | 450 | 65 |
К-195 | 168 | — | Муфтовая | 195 | 370 | 55 |
КОБ-195 | 168 | — | 3-147, ниппельная З-171 | 195 | 370 | 55 |
Клапан типа КОБ-Т (рис. 5.9, а) состоит из корпуса с муфтовой (сверху) и ниппельной (снизу) замковой присоединительными резьбами и металлического тарельчатого клапана с пружиной, установленной сверху на пальце и удерживаемого в сжатом положении гайкой.
Клапан типа КОБ (рис. 5.9, б) состоит из корпуса с муфтовой и ниппельной замковыми присоединительными резьбами, конусного запорного узла с резиновыми уплотнениями и пружинного устройства установленного снизу.

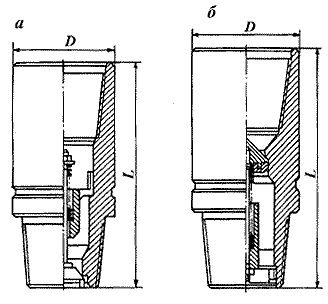

Рис. 5.9. Клапан обратный для бурильных труб: а –
тарельчатый типа КОБ Т; б – конусный с резиновым уплотнителем типа КОБ
