Технические характеристики калибраторов прямолопастных сварных
Калибраторы прямолопастные сварные предназначены для калибрования ствола скважины, центрирования и улучшения работы долота при бурении скважины в породах мягкой и средней твердости.

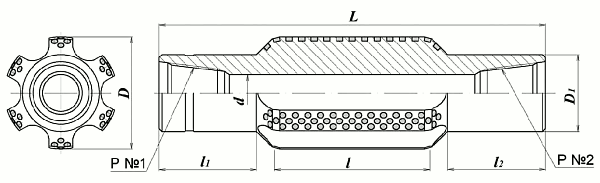

| № п/п | Обозначение | D, мм | D1, мм | d, мм | L, мм | l, мм | l1, мм | l2, мм | Р№1 ГОСТ 28487-90 |
Р№1 ГОСТ 28487-90 |
| 1 | КЛН269.9 МС | 269.9 | 180 | 70 | 835 | 296 | 225 | 225 | 3-152 | 3-152 |
| 2 | КЛН295.3 МС | 295.3 | 219 | 70 | 840 | 296 | 225 | 225 | 3-152 | 3-152 |
| 3 | КЛН311.1 МС | 311.1 | 219 | 70 | 855 | 296 | 225 | 225 | 3-152 | 3-152 |
| 4 | КЛН320.0 МС | 320.0 | 219 | 70 | 865 | 296 | 225 | 225 | 3-152 | 3-152 |
| 5 | КЛН349.2 МС | 349.2 | 219 | 70 | 895 | 296 | 225 | 225 | 3-152 | 3-152 |
| 6 | КЛН374.6 МС | 374.6 | 229 | 70 | 1215 | 368 | 350 | 350 | 3-177 | 3-177 |
| 7 | КЛН381.0 МС | 381.0 | 229 | 70 | 1220 | 368 | 350 | 350 | 3-177 | 3-177 |
| 8 | КЛН393.7 МС | 393.7 | 229 | 70 | 1235 | 368 | 350 | 350 | 3-177 | 3-177 |
| 9 | КЛН444.5 МС | 444.5 | 241.3 | 70 | 1370 | 464 | 350 | 350 | 3-177 | 3-177 |
| 10 | КЛН469.9 МС | 469.9 | 241.3 | 70 | 1385 | 464 | 350 | 350 | 3-177 | 3-177 |
| 11 | КЛН490.0 МС | 490.0 | 254 | 70 | 1400 | 464 | 350 | 350 | 3-201 | 3-201 |
| 12 | КЛН508.0 МС | 508.0 | 254 | 70 | 1420 | 464 | 350 | 350 | 3-201 | 3-201 |
| 13 | КЛН559.0 МС | 559.0 | 254 | 70 | 1590 | 584 | 350 | 350 | 3-201 | 3-201 |
| 14 | КЛН610.4 МС | 610.0 | 254 | 70 | 1600 | 584 | 350 | 350 | 3-201 | 3-201 |
| 15 | КЛН660.0 МС | 660.0 | 254 | 70 | 1650 | 584 | 350 | 350 | 3-201 | 3-201 |
| 16 | КЛН711.0 МС | 711.0 | 254 | 70 | 1700 | 704 | 350 | 350 | 3-201 | 3-201 |
