Калибраторы спиральные для бурения скважин винтовым забойным двигателем

Технические характеристики калибратора

Калибраторы спиральные для бурения скважин винтовым забойным двигателем предназначены для калибрования ствола скважин, центрирования и улучшения условий работы долота и забойного двигателя при бурении скважин. Крепление калибраторов к элементам КНБК осуществляется с помощью ключа с размером "зева" - S.

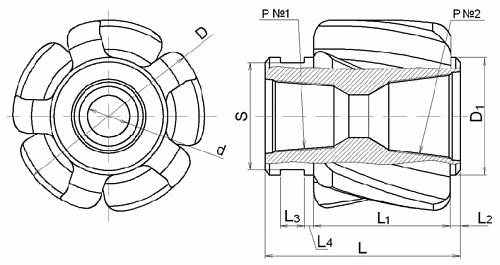

Основные размеры калибраторов при бурении ВЗД, с выполнением под ключ.

№ п/п Обозначение D, мм D1, мм d, мм L, мм L1, мм L2, мм L3, мм L4, мм S, мм Р№1
ГОСТ 28487 Р№2
ГОСТ 28487

1 КЛСН 120,6 СТ-41 120,6 105 40 240 130 20 51 13 101,6 3-88 3-76

2 КЛСН 132,0 СТ-41 132,0 110 40 250 130 25 51 13 101,6 3-88 3-88

3 КЛСН 139,7 СТ-41 139,7 110 40 250 130 25 51 13 101,6 3-88 3-88

4 КЛСН 142,9 СТ-41 142,9 110 40 250 130 25 51 13 101,6 3-88 3-88

5 КЛСН 146,0 СТ-41 146,0 110 40 250 130 25 51 13 101,6 3-88 3-88

6 КЛСН 149,2 СТ-41 149,2 110 40 250 130 25 51 13 101,6 3-88 3-88

7 КЛСН 151,0 СТ-41 151,0 110 40 250 130 25 51 13 101,6 3-88 3-88

8 КЛСН 158,7 СТ-41 158,7 110 40 250 130 25 51 13 101,6 3-88 3-88

9 КЛСН 165,1 СТ-41 165,1 110 40 250 130 25 51 13 101,6 3-88 3-88

10 КЛСН 171,4 СТ-41 171,4 110 40 250 130 25 51 13 101,6 3-88 3-88

11 КЛСН 187,3 СТ-41 187,3 110 40 250 130 25 51 13 101,6 3-88 3-88

12 КЛСН 190,5 СТ-41 190,5 155 60 320 182 25 51 13 141,3 3-133 3-117

13 КЛСН 196,9 СТ-41 196,9 155 60 320 182 25 51 13 141,3 3-133 3-117

14 КЛСН 200,0 СТ-41 200,0 155 60 320 182 25 51 13 141,3 3-133 3-117

15 КЛСН 212,7 СТ-41 212,7 155 60 320 182 25 51 13 141,3 3-133 3-117

16 КЛСН 215,9 СТ-41 215,9 155 60 320 182 25 51 13 141,3 3-133 3-117

17 КЛСН 222,3 СТ-41 222,3 155 60 320 182 25 51 13 141,3 3-133 3-117

18 КЛСН 228,6 СТ-41 228,6 155 60 320 182 25 51 13 141,3 3-133 3-117

19 КЛСН 244,5 СТ-41 244,5 203 85 406 266 38 51 13 193 3-171 3-152

20 КЛСН 250,8 СТ-41 250,8 203 85 406 266 38 51 13 193 3-171 3-152

21 КЛСН 269,9 СТ-41 269,9 203 85 406 266 38 51 13 193 3-171 3-152

22 КЛСН 295,3 СТ-41 295,3 203 85 406 266 38 51 13 193 3-171 3-152

23 КЛСН 311,1 СТ-41 311,1 203 85 406 266 38 51 13 193 3-171 3-152

24 КЛСН 320,0 СТ-41 320,0 203 85 406 266 38 51 13 193 3-171 3-152

25 КЛСН 349,2 СТ-41 349,2 203 85 406 266 38 51 13 193 3-171 3-152

26 КЛСН 374,6 СТ-41 374,6 241,3 85 406 266 38 51 13 217 3-171 3-177

27 КЛСН 381,0 СТ-41 381,0 241,3 85 406 266 38 51 13 217 3-171 3-177

28 КЛСН 393,7 СТ-41 393,7 241,3 85 406 266 38 51 13 217 3-171 3-177

29 КЛСН 444,5 СТ-41 444,5 241,3 85 406 266 38 51 13 217 3-171 3-177

30 КЛСН 469,9 СТ-41 469,9 241,3 85 406 266 38 51 13 217 3-171 3-177

31 КЛСН 490,0 СТ-41 490,0 254 85 460 317 38 51 13 240 3-171 3-201

32 КЛСН 508,0 СТ-41 508,0 254 85 460 317 38 51 13 240 3-171 3-201
