Калибраторы-расширители КРп-2СТ

К разновидности прямолопастных калибраторов следует отнести калибраторы-расширители КРп-2СТ (рис. 7). Потребность в проектировании и изготовлении этого типа инструмента возникла в связи с бурно развивающимися в последние годы работами по зарезке и бурению боковых и горизонтальных стволов. Для предотвращения возможных осложнений при спуске «хвостовиков» выполняется отдельная операция по проработке и калиброванию ствола скважины.

В этом — одно из отличий калибраторов-расширителей от традиционных лопастных калибраторов, так как последние используются в составе компоновок непосредственно в процессе бурения скважины.

Конструктивно калибраторы КРп-2СТ отличаются наличием двух конусных поверхностей, отходящих от калибрующей части лопасти. Конусные поверхности, армированные твердосплавными зубками с режущей кромкой, составляют расширяющую часть калибраторов КРп-2СТ. Двухстороннее вооружение расширяющих поверхностей позволяет производить расширение и калибрование ствола скважины до номинального диаметра как при движении компоновки вниз, так и вверх, что существенно снижает время на проработку скважины.

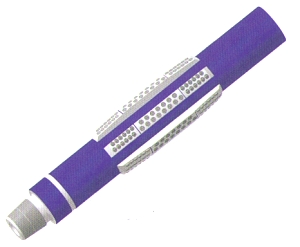

Рис.7 Калибратор-расширитель КРп-2СТ

Наиболее эффективно применение калибраторов-расширителей в компоновке с пикообразными долотами типа ДП. Такая компоновка, как, например, ДП-123.8С2 + КРп-123,8-2СТ + КРп-123,8-2СТ, позволяет прорабатывать ствол скважины на горизонтальных участках и участках с высокой интенсивностью изменения параметров кривизны без опасения зарезки нового ствола.
