Назначение комплекса КБГ-200
КБГ-200 - первый отечественный гидрофицированный комплекс для бурения на воду, предназначенный для использования с двойной бурильной колонной труб. Комплекс может также применяться для бурения технических и прочих скважин глубиной 300 м начальным диаметром не более 540 мм и конечным диаметром не более 295 мм с одинарной бурильной колонной труб.
Комплекс позволяет применять современные технологии бурения, такие, как бурение с выносом осколочных фракций разрушенных горных пород воздухом, ГЖС, промывочными растворами по центральному каналу двойной концентрической бурильной колонны, бурение с кольцевыми пневмоударными машинами, а также традиционные технологии.
Буровой комплекс КБГ-200

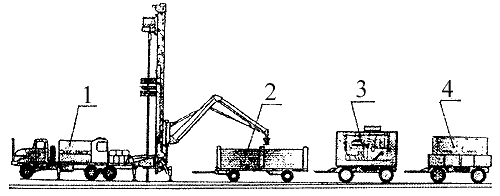

Буровой комплекс КБГ-200 (рис. 1.35) включает все оборудование, необходимое для бурения скважин, в том числе буровой блок 1, трубноинструментальный блок 2, компрессорный блок 3, блок очистки промывочной жидкости 4.
Рис.1.35. Буровой комплекс КБГ-200.
Основные характерные особенности бурового комплекса КБГ-200:
-
основной способ бурения комплексом КБГ-200 лишен недостатков, присущих двум
способам проходки скважин на воду: промывочная жидкость (а также воздух,
аэрированный раствор, туман) не циркулирует вдоль стенок скважин, что не
приводит к закрытию водоносных трещин;
- выносимые на поверхность осколочные
фракции разрушенных горных пород не соприкасаются со стенками скважин и поэтому
отражают достоверную
информацию о геологическом разрезе;
-скорость бурения
в несколько раз выше, чем при прямой промывке;
-основное оборудование
комплекса смонтировано на автошасси и автоприцепах, что обеспечивает высокую
маневренность и сокращает затраты времени на монтажно-демонтажные работы и
переезды;
- наличие подвижного вращателя, манипулятора, кантователя и
трубодержателя существенно облегчает операции по спуско-подъему бурильной и
обсадной колонны труб;
- комплекс является всепогодным:
буровой персонал во время работы находится в кабинах, имеющих систему
звуко- и виброгашения; в кабинах
поддерживается оптимальная температура
воздуха;
- операции по монтажно-демонтажным работам, погрузке и разгрузке
материалов, инструмента и оборудования механизированы;
-наличие в составе
комплекса блока промывки позволяет за счет полной очистки промывочного агента
многократно использовать буровой раствор; блок
имеет систему обезвоживания и
утилизации породного шлама;
-трубно-инструментальный блок содержит полный
комплект технологического, вспомогательного, аварийного и породоразрушающего
инструмента;
-наличие компрессора высокого давления.
Преимущества
Комплекс КБГ-200 имеет существенные преимущества перед заменяемой установкой
1БА-15В:
1. Больший конечный диаметр бурения (КБГ-200 - 295
мм; 1БА-15В -
190 мм) позволяет использовать погружные насосы
большего диаметра, т. е.
иметь более высокую производительность.
2.
Плавное регулирование скорости вращения, спуска и подъема снаряда позволяет
снизить затраты времени на выполнение этих операций (на установке
1БА-15В для
изменения скорости вращения используется коробка передач).
3. Наличие
подвижного вращателя в буровой установке КБГ-200 позволяет более
плавно осуществлять подачу снаряда на забой,
точнее регулировать
осевую нагрузку, что повышает ресурс породообразующего
инструмента.
4. Буровой комплекс КБГ-200 предназначен, главным образом, для
бурения с двойной бурильной колонной, что позволяет использовать самую
высокопроизводительную технологию бурения с гидротранспортом керношламового
мате¬риала. Для использования двойной бурильной колонны на самоходном буровом
агрегате 1БА-15В необходима переделка ротора и гидрораскрепителя, которые
рассчитаны на работу с трубами 60 и 73 мм. Кроме того, наличие квадрата в роторе
приводит к большим затратам времени на наращивание снаряда.
5. Большой
конечный диаметр скважины позволяет использовать погружные насосы ЭЦВ10 с
подачей 63 м³/ч воды, что обеспечивает получение при применении комплекса
высокого экономического эффекта.
Техническая характеристика комплекса
КБГ-200 приведена в табл. 1.48.
Таблица 1.48. Техническая характеристика комплекса КБГ-200
| Параметры | Значения параметров |
| Номинальная грузоподъемность, кН | 200 |
| Условная глубина бурения, м | 300 |
| Наружный диаметр бурильной колонны, мм | 114 и 140 |
| Транспортная база:
бурового блока трубно-инструментального блока блока промывки |
КРаЗ-Э260Г Автомобильный прицеп БЗТМ-1508 БЗТМ-1508 |
| Буровой блок
Вращатель: тип вращателя ход вращателя, м скорость вращения, мин-1 максимальная скорость подъема, м/с максимальный крутящий момент, даН·м привод бурового блока диаметр проходного отверстия трубодержателя, мм |
Подвижной 8,0 0-200 (плавнорегулируемая) 0,8 1200 Ходовой двигатель с отводом мощности 243 л.с. при п = 1700 мин-1 540 |
| Буровой
насос: максимальная производительность, л/мин максимальное давление, МПа |
НБ-50 1200 6,3 |
| Компрессор | Установка комплектуется компрессором высокого давления |
| Мачта:
высота, м длина бурильной свечи, м способ подъема и опускания мачты |
13,5 6,5 С помощью гидроцилиндров |
| Труборазворот | Бурильные трубы
свинчиваются и развинчиваются с помощью вращателя и трубодержателя |
