Клапан со сбивным штырем КСШ -1

Насосы ЭЦН могут оснащаться клапаном со сбивным штырем, который устанавливается ниже "Кольца Рудака", но выше насоса ЭЦН. Клапан со сбивным штырем предназначен:

• для слива нефти при подъеме труб НКТ и насоса;
• промывки и последующего глушения скважины.

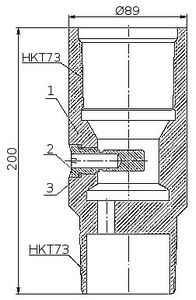

Рис. Клапан со сбивным штырем КСШ-1.
1 - Корпус клапана; 2 - Штырь сбивной; 3 - Прокладка.

Описание работы

Для подъема труб НКТ при установленном клапане со сбивным штырем:

• сбросить в колонну НКТ груз диаметром 20...22 мм длиной 1500 мм для разрушения сбивного штыря, с целью обеспечения слива жидкости из колонны;
• при необходимости произвести операцию глушения тяжелой жидкостью;
• поднять колонну НКТ.

Для повторного спуска насоса после ревизии заменить сбивной штырь с прокладкой и провести гидроиспытания.

Клапан со со сбивным штырем делает подъём колонны НКТ более экологическим и комфортным (предотвращает слив продукта в устье).
