Клапан перепускной КСП

Клапан перепускной предназначен для создания дополнительного давления в НКТ с целью уменьшения парафинистых отложений, а также для "сброса" избыточного давления из затрубного пространства скважины. Клапан устанавливается на фланцевое соединение в устье скважины.

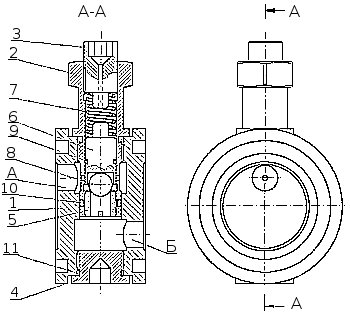

Рис. Клапан перепускной КСП1.
1 — Корпус, 2 — Направляющая, 3 - Винт регулировочный, 4 — Заглушка, 5 — Винт упорный, 6 — Упор шарика, 7 — Пружина, 8 — Шарик, 9,10,11 — Кольца уплотнительные, А — Отверстие входное, Б — Отверстие выходное.

Давление в пределах 2 МПа создаётся пружиной 7, которая поджимает шарик 8 через упор 6. Регулировка на требуемую величину давления осуществляется винтом регулировочным 3. По мере увеличения давления шарик 8 поднимается и открывает отверстие А, и давление сбрасывается до требуемого дополнительного давления 2 МПа.

Технические характеристики клапана перепускного КСП1:

Клапан перепускной предназначен для создания дополнительного давления в НКТ с целью уменьшения парафинистых отложений. Клапан устанавливается на резьбовое G1 ¼ в устье скважины.

Рис. Клапан перепускной КСП2.
1 — Корпус, 2 — Винт регулировочный, 3 — Пружина, 4 — Контргайка, 5 — Упор шарика, 6 — Винт опорный, 7 — Шарик, А — Присоединительная резьба, Б — 4 отверстия.

Дополнительное давление в пределах 2 МПа создаётся пружиной 3, которая поджимает шарик 7 через упор 5. Регулировка на требуемую величину давления осуществляется винтом регулировочным 2 и контргайкой 4. По мере увеличения давления шарик 7 поднимается и открывает одно из 4-х отверстий Б, и давление сбрасывается до требуемого дополнительного давления 2 МПа.

Технические характеристики клапана перепускного КСП2:
