Предохранительные клапаны 17с42нж

Клапаны предохранительные полноподъёмные пружинные цапковые стальные с Dy = 25 мм 17с42нж предназначаются для установки на котлах, резервуарах или трубопроводах, рабочей средой для которых являются вода, пар и другие жидкие или газообразные среды при температуре до 200° С.

К трубопроводу присоединяются резьбовыми цапками с наружной метрической резьбой. Клапаны устанавливаются вертикально, колпаком вверх. Для продувки клапана служит рычаг, специально предназначенный для этой цели.

Уплотнение запорного органа обеспечивается золотником из стали 20X13 и уплотнительным кольцом в корпусе, наплавленным коррозионностойкой сталью. Корпус и крышка изготовляются из стали, прокладка — из паронита.

Клапаны испытываются на прочность при пробном давлении рпp = 1,6 МПа. При рабочей температуре среды tp = 200° С допускается рабочее давление до рр = 0,8 МПа. Масса клапана 2,2 кг.

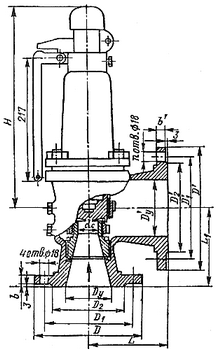

	Dy, мм	D'y	L	L1	H	dc	D'
		мм
	50	80	122	88	385	25	195
	80	100	145	135	490	40	215
	Dy, мм	D'1	D'2	b'	n	KVy, м3/ч	Масса, кг
		n
	50	160	138	15	4	16	20,5
	80	180	158	17	8	40	32,5
