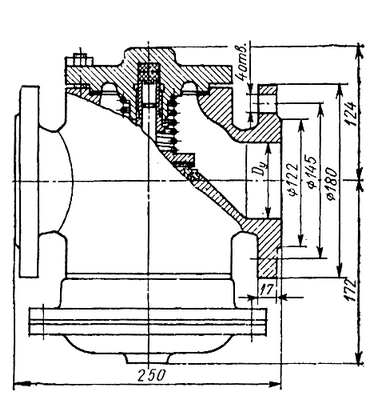

Запорные фланцевые клапаны с мембранным приводом с Dy = 65 мм на ру = 0,8 МПа
Запорные фланцевые клапаны с мембранным приводом 22ч4р предназначаются для жидких и газообразных сред температурой до 80° С. Устанавливаются на трубопроводе в любом рабочем положении. Присоединяются фланцами на ру — 1,0 МПа по ГОСТ 1235—67.
Уплотнение запорного органа обеспечивается резиновым уплотнительным кольцом. Подача среды производится под золотник. Основные детали клапана — корпус, крышка, нижняя чашка и грибок — изготовляются из чугуна; штанга, седло и тарелка — из стали 20X13; прокладка — из паронита; мембрана — из резины. Управление клапаном с помощью мембранного пневматического привода. Давление управляющего воздуха 0,8 МПа.
При рабочей температуре среды до tр = 80° С допускается рабочее давление рр = 0,8 МПа. Гидравлическое испытание клапанов на прочность производится при пробном давлении рпр = 1.2 МПа. Масса клапана 25,3 кг.
