Клапаны обратные ИА 44078

Клапаны обратные поворотные с патрубками под приварку ИА 44078 предназначаются для предотвращения обратного потока среды в трубопроводах, транспортирующих воду и пар при рабочей температуре до 425° С (исполнение 1).

Клапаны присоединяются к трубопроводу сваркой или с помощью ответных фланцев под сварку с трубопроводом. Клапаны устанавливаются на горизонтальном трубопроводе с горизонтальным расположением оси диска выше горизонтальной оси трубопровода. Рабочая среда подается под диск (захлопку).

Уплотнительные поверхности корпуса и диска наплавлены сплавом повышенной стойкости. Корпус и диск изготовляются из стали 20. Гидравлическое испытание клапанов на прочность производится при пробном давлении рпр = 6 МПа. При рабочей температуре среды tp = 425° С допускается рабочее давление рр= 2,2 МПа, при tp ≤ 200° С допускается рр = 4 Мпа.

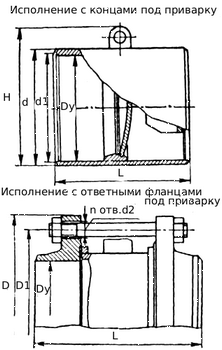

	Dy, мм	L	d	d1	d2	D
		мм
	300 400 600	450 500 650	325 426 630	308 406 596	33 40 52	510 655 890
	Dy, мм	D1	H	n	Масса (кг) клапанов
		мм			с патрубками под приварку	с ответными фланцами
	300 400 600	450 585 795	405 506 710	16 16 20	78 130 360	196 366 830
