Клапаны регулирующие стальные с пневматическим мембранным исполнительным механизмом муфтовые на ру = 6,4 МПа
Клапаны регулирующие муфтовые стальные с пневматическим мембранным исполнительным механизмом ПОУ предназначаются для трубопроводов, транспортирующих нейтральные жидкости, пары и газы при рабочей температуре от —40 до +225° С.

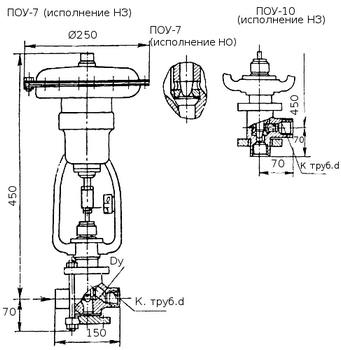

Выпускаются с проходным корпусом (условное обозначение ПОУ-7, исполнение I) и с угловым корпусом (условное обозначение ПОУ-10, исполнение 1). Устанавливаются на горизонтальном трубопроводе вертикально, приводом вверх. Присоединяются к трубопроводу при помощи резьбовых муфт с внутренней конической трубной резьбой по ГОСТ 12717—67. Пропускная характеристика линейная. Полный ход плунжера происходит при изменении командного давления воздуха от 0,02 до 0,1 МПа.
Основные детали изготовляются из следующих материалов: корпус и крышка — из стали 20, шток и седло —из коррозионностойкой стали 12Х18Н9Т, уплотнение — фторопласт-4. Гидравлическое испытание клапанов на прочность производится при пробном давлении рпр = 9,6 МПа.
При рабочей температуре tр = 225° С допускается рабочее давление среды рр = 6,0 Мпа.
