Ключи (автоматы) к установкам для геологоразведочного бурения и ремонта нефтяных или газовых скважин

Ключ (автомат) АПР-2ВБМ предназначен для механического свинчивания и развинчивания труб при помощи вращателя, он автоматизирует захват и удержание на весу колонны при помощи автоматического спайдера, а также центрирует колонну труб центратором. Автомат рассчитан на использование его совместно с элеваторами ЭТА и трубными ключами КТГУ и КОТ.

Автомат АПР-2ВБМ (рис. 7.5) со взрывобезопасным электроприводом состоит из блока вращателя, клиньевой подвески, центратора, балансира с грузом, привода и блока управления электроприводом.

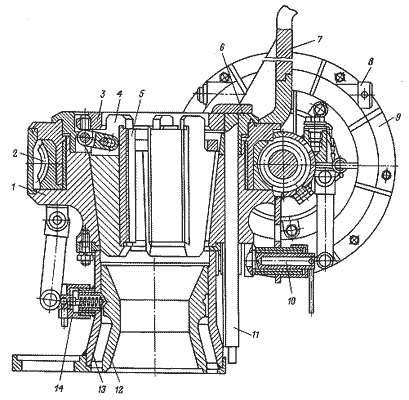

Рис. 7.5. Ключи (автоматы) АПР-2ВБМ и АПР-ГП:
1 - корпус автомата; 2 - червячное колесо; 3 - клиньевая подвеска; 4 - корпус клина; 5 - плашка; 6 - опорный фланец; 7 - водило; 8 - вал вилки включения маховика; 9 - электроинерционный привод; 10 - ось балансира; 11 - направление клиньевой подвески; 12 - центратор; 13 - пьедестал центратора; 14 - фиксатор центратора

Блок вращателя представляет собой корпус клиньевого спайдера с герметизированным червячным редуктором и водилом, передающим усилие вращения трубному ключу.

На конце червяка смонтированы полумуфта центробежной муфты и инерционное устройство. Блок клиньевой подвески состоит из направляющей с кольцевым основанием, к которому шарнирно подвешены три клина. Клинья для труб диаметром 48, 60 и 73 мм сборные и состоят из корпуса клина и стенных плашек.

Клинья для труб диаметром 89 мм монолитные и снабжены усамисинхронизаторами, обеспечивающими их синхронную работу в момент
захвата трубы. От электродвигателя вращение передается на полумуфту центробежной муфты, кулачки муфты раскручиваются и взаимодействуют со второй полумуфтой, связанной с червячным редуктором. При достижении электродвигателем номинальных оборотов кулачки начинают передавать номинальный крутящий момент.

Привод ключа осуществляется от электрического инерционного электродвигателя В100S4У2-5 взрывобезопасного исполнения ВЗТ-4В.
Управление приводом - от кнопочного поста управления. Время свинчивания (развинчивания) одной трубы - не более 13 с.

Ключ (автомат) гидроприводной АПР-ГП (см. рис. 7.5) предназначен для механического свинчивания и развинчивания труб при помощи вращателя, он автоматизирует захват и удержание на весу колонны при помощи автоматического спайдера, а также центрирует колонну труб центратором.

Автомат рассчитан на использование его совместно с элеваторами ЭТА и трубными ключами типа КТГУ и КОТ. Автомат состоит из блока вращателя с гидравлическим приводом от подъемной установки, клиньевой подвески, центратора, балансира с грузом и блока управления гидромотором привода типа 3103.56-20.

Блок вращателя представляет собой корпус клиньевого спайдера с герметизированным червячным редуктором и водилом, передающим усилие вращения трубному ключу.

Технические параметры ключей-автоматов приведены в табл. 7.2.

Таблица 7.2 Технические параметры буровых ключей (автоматов) к установкам для геолого-разведочного бурения и ремонта нефтяных и газовых скважин



Параметры	Тип бурового ключа (автомата)
	ПКРБО560	ПКРБО700
Условный диаметр захватываемых насосно-компрессорных труб, мм	48, 60, 73, 89	48, 60, 73, 89
Грузоподъемность спайдера, кН∙м	800	800
Максимальный крутящий момент на водиле, Нм	4500	4500
Частота вращения водила, об/мин	51	45...66
Привод автомата	Электрический инерционный взрыв безопасный от промысловой сети	Гидравлический от подъемной установки, гидромотор типа 3103.56-20
Двигатель привода	Электродвигатель АИМ100S4У2.5	-
Габаритные размеры, мм	850x460x730	800x480x740
Масса, кг:      автомата в сборе      полного комплекта	280 365	165 250
