Ключи штанговые

Свинчивание и развинчивание насосных штанг и муфт при ремонте скважин осуществляют при помощи штанговых ключей, изготовляемых для проведения работ вручную и с автоматами.

Ключ KШ (рис. 5.24, а) предназначен для ручной работы.

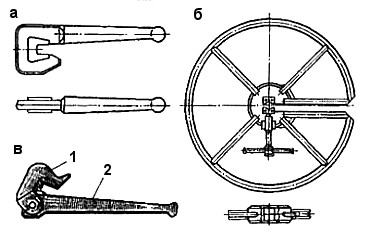

Рис. 5.24. Ключи штанговые: а - КШ; б - дуговой КШК; в - КШШ 16...25; 1 — головка; 2 - рукоятка

Круговой штанговый ключ КШК (рис. 5.24, б) с регулируемыми зажимными плашками применяют для отвинчивания штанг при закрепленном плунжере скважинного насоса. Во время подземного ремонта скважин при заедании плунжера скважинного насоса приходится поднимать трубы вместе со штангами.

Муфтовые соединения труб не совпадают с соединениями штанг.

Поэтому после отвинчивания очередной трубы над муфтой, установленной на элеваторе, будет находиться гладкое тело штанги, захват которого штанговым ключом невозможен. Отвинчивать штанги цепным ключом опасно, так как вследствие пружинящего действия штанги ключ может вырваться из рук и нанести травму.

В круговом ключе штанги захватывают плашками, имеющими угловые вырезы с зубьями. Одна из плашек, неподвижная, закреплена двумя штифтами внутренней части ключа, а вторая, подвижная, прикреплена к внутреннему концу зажимного стержня.

Взамен штангового ключа КШ разработан ключ штанговый шарнирный КШШ 16...25, который заменяет ключ КШ трех типоразмеров.

Ключ КШШ 16...25 (рис. 5.24, в) состоит из рукоятки 2 и шарнирной головки 1, прижимаемой пружиной к головке рукоятки.
