Комплексы технических средств типа КТС-146 и КТС-168

Комплексы технических средств типа КТС-146 и КТС-168 для вырезки «окон» в колоннах диаметром 146 и 168 мм.

Комплекс включает в себя клин-отклонитель и комплект фрезеров-райберов. Спуск клина и посадка на забой производится на колонне бурильных труб с помощью подвесного устройства или стартового фреза.

Комплект фрезеров-райберов (рис. 26) включает в себя:

• стартовый фрез, предназначенный для спуска отклоняющего клина и начального фрезерования колонны;
• оконный фрез — для фрезерования «окна» на всю длину;
• арбузообразный фрез, служащий для калибрования окна до нужного диаметра.

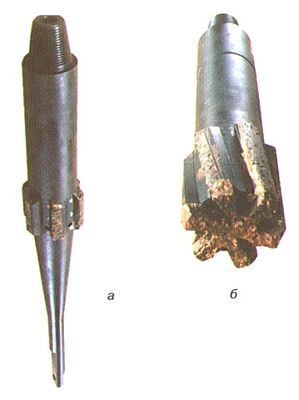

Рис. 26 Фрезеры -райберы комплексов КТС
а — стартовый фрез; б — оконный фрез

В табл. 16 представлены основные технические характеристики КТС-146 и КТС-168.

Таблица 16

Шифр комплекта	Типоразмер колонны обсадных труб, мм	Присоединительная резьба фрезеров	Стандартный комплект поставки
			Клин-отклонитель	Стартовый фрезер	Оконный фрезер	Арбузообразный фрезер
КТС-146	146	3-76	КО-114	ФС-124	ФО-124	ФА-124
КТС-168	168	3-88	КО-134	ФС-144	ФО-144	ФА-144
