Термодинамические конденсатоотводчики 45с16нж

Конденсатоотводчики термодинамические со штуцерным присоединением стальные 45с16нж предназначаются для паропроводов и различного типа паропрнемников с целью автоматического отвода конденсата при температуре до 250° С.

К паропроводу или пароприемнику присоединяются при помощи резьбовых штуцеров, размеры которых установлены ГОСТ 2822—68. Конденсатоотводчики устанавливаются в рабочем положении крышкой вверх.

Корпус и крышка изготовляются из стали, прокладка — из паронита. Уплотнение запорного органа обеспечивается тарелкой из стали 20X13. На прочность испытываются при пробном давлении рпр =  6 МПа. Рабочее давление допускается до рр = 4 МПа при рабочей температуре tp≤200° С и до рр = 3,6 МПа при tp= 250° С.

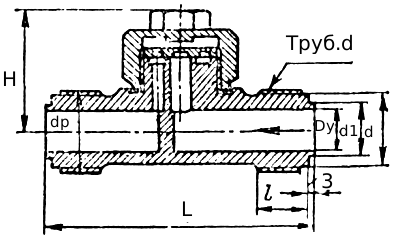

Dу, мм	L	H	Резьба dp	d	d1	1	КVу, м3/ч	Масса,кг
	мм
10 15 20 25 32	100 116 129 144 170	80 80 90 95 105	M27 x 1.5 М36 x 2 М39 x 2 М48 x 2 М56 x 2	24,8 33 36 45 53	14 22 25 36 38	16 22 23 26 28	0,63 0,8 1 1,25 1.6	1 1,25 1.7 2,05 3,2
