Техническая характеристика турбобура
Короткий редукторный турбобур (рис. 3.22) предназначен для бурения наклонных и горизонтальных скважин различного назначения.

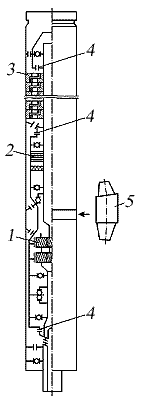

Рис. 3.22. Короткий редукторный турбобур:
1 — планетарная
передача; 2 — насос масляный; 3 — турбина высокоскоростная специальная; 4 —
уплотнения валов; 5 — переводник кривой.
В отличие от существующих турбобуров в нем применена специальная высокоскоростная турбина 3 с планетарной передачей 1 с передаточным отношением 1/6, что позволяет за счет редуцирования оборотов и мощности многократно снизить длину турбинной секции по сравнению с современными турбобурами. При этом все опорные узлы вала работают в масляной среде. Маслозащита работает исключительно надежно благодаря созданию постоянного перепада давления с помощью масляного насоса 2 на вращающиеся уплотнения валов 4. Оригинальное предохранительное устройство предупреждает об израсходовании масла в системе из-за возникших утечек. Для бурения наклонных и горизонтальных скважин этот турбобур комплектуется регулируемым кривым переводником 5, позволяющим устанавливать на поверхности требуемый угол искривления. Термостойкий вариант турбобура типа ТРМ-195 позволяет бурить высокотемпературные скважины с забойной температурой до 300 °C.
