Шаровой кран типа КШЦ

Шаровой кран типа КШЦ (рис. 5.2) состоит из корпуса 8, шарового запорного органа 11, плавающих седел 2, 7 с фторопластовыми уплотнительными кольцами 6, стаканов 9 и 12, двух тарельчатых пружин 1, гайки 14, узла управления шаром 5, упора 10, резиновых уплотнительных колец 3, 4 и 13. Герметичность между седлами и шаром достигается при помощи фторопластовых колец, а во всех остальных неподвижных соединениях – резиновыми уплотнительными кольцами. Шар в сборе со стаканами фиксируется в корпусе гайкой, завинчиваемой до упора с помощью ключа.

Основные параметры кранов типов КШ и КШЦ приведены в табл. 5.1.

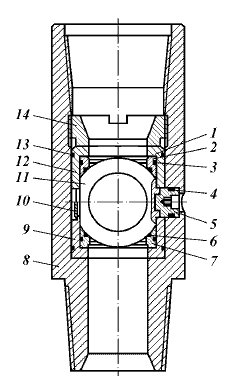

Рис. 5.2. Шаровой кран типа КШЦ: 1 – пружина тарельчатая; 2, 7 – седло плавающее; 3, 4, 13 – кольца уплотнительные; 5 – узел управления шаром; 6 – фторопластовое уплотнительное кольцо; 8 – корпус; 9,12 – стакан; 10 – упор; 11 – шаровой запорный орган; 14 – гайка
