Трубы бурильные стальные к комплексу КССК-76

Трубы бурильные стальные к комплексу технических средств со съемным керноприемником КССК-76 (ТБС КССК-76) (ТУ 41-01-677-94) предназначены для бурения скважин алмазными коронками диаметром 76 мм в породах V-IX категорий по буримости. Трубы к комплексу КССК-76 применяются в наиболее сложных геолого-технических условиях бурения со съемным керноприемником и являются наиболее прочной конструкцией на сегодняшний день среди всех известных, в том числе и зарубежных аналогов. Резьбовые соединения труб карбонитрированы, что повышает сопротивление усталости.

По опыту эксплуатации труб бурильных КССК-76 известно, что отказы по причине заедания и износа карбонитрированных резьб исключены.

Номинальная глубина бурения в зависимости от комплектации бурильными трубами: 1200, 2000 или 3000 метров.

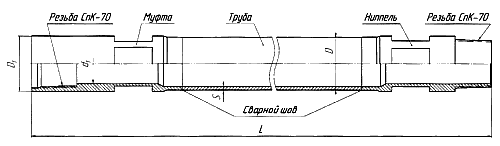

Рисунок 8. Труба бурильная стальная к комплексу технических средств со съемным керноприемником КССК-76

Таблица 16. Техническая характеристика бурильных труб

Обозначение размера трубы	Основные размеры, мм				Длина трубы L, м	Резьба специальная коническая	Момент затяжки резьбы, Нм (±5%)
	Тело трубы		Замок
	Наружный диаметр D	Толщина стенки S	Наружный диаметр D1	Внутренний диаметр d1
ТБС KCCK - 76	70	4,5	73,5	53	1,5 - 6,2	СпК - 70	4000

Масса труб длиной 1,5 м - 11,3 кг, длиной 3,0 м - 21,2 кг, длиной 6,2 м - 45,6 кг.

Таблица 17. Механические свойства материала тела трубы и замка

Наименование параметров	Значение параметров (не менее)
	Гр. прочности «К»	Сталь 45	Замок Сталь 40XH
Временное сопротивление σв, МПа (кгс/мм2)	686 (70)	539(55)	882 (90)
Предел текучести при растяжении σm, МПа (кгс/мм2)	490(50)	323(33)	686 (70)
Относительное удлинение, %	12	16	15
Твердость сердцевины, HRC	-	-	26

Примечание:

1. Механические свойства материала тела трубы указаны в состоянии поставки после нормализации и распространяются на сварной шов.
2. Механические свойства материала деталей замка указаны после их объёмной термообработки (улучшения).
3. Поверхностная твёрдость после закалки ТВЧ:
    тела трубы - min 40HRC;
    закалочных мест деталей замка - min 55HRC

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
