Лебедка подъемная ЛПР-110Э

Технические характеристики подъемной лебедки ЛПР-110Э

Лебедка подъемная ЛПР-110Э предназначена для спускоподьемных операций с насосно-компрессорными и бурильными трубами, а также для привода ротора в процессе освоения, текущего и капитального ремонтов скважин глубиной до 5000 м, оборудованных стационарными вышками и расположенных на приэстакадных площадках или на отдельных морских основаниях. Применяется в умеренном макроклиматическом районе.

Лебедка смонтирована на раме и состоит из барабанного вала, гидромеханического тормоза, силовой передачи и электрооборудования.

В качестве сцепных муфт использованы шинно-пневматические, пневматические дисковые муфты и кулачковая муфта для включения гидродинамического тормоза. Тормозная система лебедки состоит из двушкивного ленточного тормоза с колодками от буровых лебедок. Шкивы расположены симметрично на ребордах барабанного вала. В силовую передачу лебедки входят двухскоростная коробка передач (в том числе двухскоростная цепная передача и цепная передача на ротор).

Привод электрический, включает асинхронный электродвигатель и станцию управления.

Управление лебедкой электро-пневмо-механическое, осуществляется с пульта бурильщика.

Коробка перемены передач (рис. 5.35) приводится от электродвигателя 1 через зубчатую муфту 2. В корпусе коробки передач на конических подшипниках установлены два вала I и II. На бронзовых подшипниках качения ведомого вала II установлены две шестерни 3 и 20 (первая и вторая скорость), включаемые зубчатой муфтой 5. Управление муфтой пневматическое, с помощью двух пневмоцилиндров.

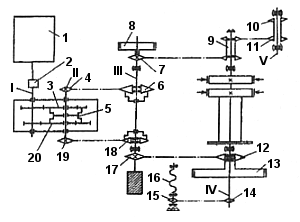

Рис. 5.35. Кинематическая схема ЛПР-110Э: 1 - электродвигатель; 2 - зубчатая муфта; 3, 20 - шестерни 1-й и 2-й скоростей; 4, 6, 18, 19 - звездочки цепной передачи; 5 - зубчатая муфта; 7, 17 - звездочки повышающей и понижающей передач; 8, 13 - шинно-пневматические муфты; 9 - блок звездочек барабанного вала; 10 - ведомая звездочка; 11 - звездочка промежуточного вала; 12 - звездочка привода барабанного вала; 14 - звездочка барабанного вала; 15 - звездочка движения винтового ограничителя; 16 - винтовой ограничитель; I - ведущий вал; II - ведомый вал; III - вал силовой передачи; IV - вал барабана; V - промежуточный вал

На валу II консольно размещены звездочки 4 и 19, от которых через звездочки 6 и 18 цепной передачей передается вращение на вал III силовой передачи, установленный на двух сферических подшипниках. На нем смонтированы звездочки 17 и 7 повышающей и понижающей передач. Звездочки установлены на шариковых подшипниках качения и включаются посредством двух кулачковых муфт. Кулачки звездочки 7 понижающей передачи рассчитаны на прямое и обратное вращение для привода ротора.

На валу силовой передачи консольно с одной стороны жестко крепится звездочка 17 привода барабанного вала, с другой - на шариковых подшипниках установлена звездочка 7 привода ротора, включаемая шинно-пневматической муфтой 8 типа МП-500.

Барабанный вал IV вращается на двух сферических роликовых подшипниках качения. От звездочки 12 привода барабанного вала, установленной на шариковых подшипниках, вращение передается на вал через шинно-пневматическую муфту 13 типа МП-1070.

Со стороны тормозных шкивов на барабанном валу консольно, на шариковых подшипниках установлен блок 9 из двух звездочек, от ведомой звездочки вращение передается цепной передачей на звездочку 11 промежуточного вала V привода ротора. С этой же стороны вала консольно смонтирована кулачковая полумуфта для присоединения гидравлического вспомогательного тормоза.

Нa промежуточном валу V жестко крепятся две звездочки; от ведомой звездочки 10 цепной передачей вращение передается на ротор.

От звездочки 14, установленной на левом конце барабанного вала, вращение передается звездочке 15, приводящей в движение винтовой ограничитель 16 подъема талевого блока.

Пневмосистема лебедки включает компрессор, панели воздухоприводов, пульта пневмоуправления, тормозных цилиндров и др.

Пневмосистема предназначена для привода следующих исполнительных механизмов: шинно-пневматической муфты барабана лебедки; шинно-пневматической муфты привода ротора; тормозной системы при ручном управлении или при срабатывании; ограничителя подъема талевого блока; пневмоцилиндров для переключения скоростей коробки перемены передач и кулачковых муфт; пневмораскрепители.
