Характеристика моечной установки
Моечная установка (рис. 3.61) предназначена для мойки и сушки воздухом узлов и деталей гидравлических забойных двигателей после их ремонта. Моечная установка состоит из емкости 1 для подогрева и сбора воды, коллектора 2 для ввода горячей воды, насосной установки 3 с электроприводом, моечной площадки 4 и емкости 5 для сбора масла после мойки.

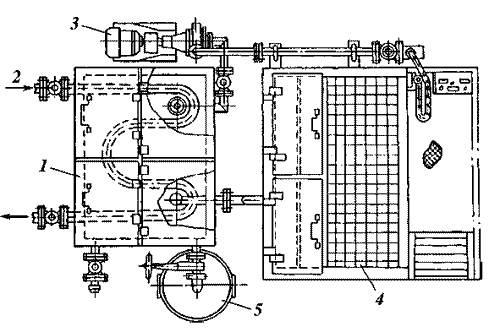

Рис. 3.61. Установка моечная:1 — емкость для подогрева воды;
2 — коллектор подачи горячей воды; 3 — насосная установка; 4 — площадка моечная;
5 — емкость для сбора масла.
Техническая характеристика моечной установки
| Давление рабочей жидкости, м вод. ст | 35 |
| Производительность насоса, л/с | 3,5 |
| Температура моющего раствора, °С | До 45 |
| Время нагрева воды, ч | 4 |
| Давление в пневмосистеме, МПа | 0,6 — 0,8 |
| Длина деталей у мойке, мм | до 2300 |
| Вес деталей к мойке, кг | до 400 |
| Габаритные размеры,
мм длина ширина высота |
4150 3140 2540 |
| Масса,кг | 2500 |
В последнее десятилетие в качестве моечной установки забойных двигателей с наибольшим эффектом стали применяться импортные моечные установки для мойки автомобилей, снабженные устройствами для получения горячей воды и пара.
