Технические характеристики агрегатов электронасосных
Агрегаты электронасосные консольные типа К предназначены для перекачивания в стационарных условиях чистой воды (кроме морской) с рН 6-9, с температурой от 0°С до плюс 105°С, а также других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Таблица
|
Условное обозначение агрегата |
Подача, м3/ч |
Напор, м |
Мощность электродвигателя, кВт |
Частота вращения синхронная электро двигателя, об/мин |

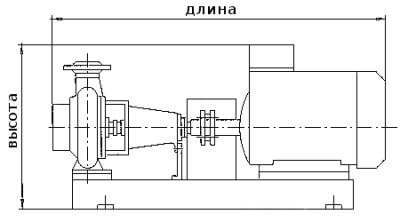

Габаритные размеры, мм |
Масса, кг | ||
|
Длина |
Ширина |
Высота | ||||||
|
1К50-32-125 |
12,5 |
20 |
2.2 |
3000 |
792 |
300 |
315 |
76 |
|
2К65-50-160 |
25 |
32 |
5,5 |
865 |
340 |
375 |
100 | |
|
1К80-65-160 |
50 |
32 |
7.5 |
942 |
390 |
410 |
136 | |
|
К80-50-200 |
50 |
50 |
15 |
1025 |
358 |
550 |
239 | |
|
К100-80-160-АП |
100 |
32 |
15 |
1324 |
420 |
520 |
270 | |
|
К100-80-160-А |
1229 |
420 |
268 | |||||
|
К100-65-200-АП |
100 |
50 |
30 |
1452 |
460 |
530 |
330 | |
|
К100-65-200-А |
1317 |
326 | ||||||
|
К100-65-250-АП |
100 |
80 |
37 |
1525 |
540 |
650 |
437 | |
|
К100-65-250-А |
1390 |
625 |
424 | |||||
Структурная схема условного обозначения
* - только для агрегатов и насосов К100-80-160, К100-65-200, К100-65-250
Пример условного обозначения при заказе:
Агрегат электронасосный консольный
К100-65-200-СД-А-УХЛ4 ТУ 3631-011-00217389-97
