Вставной двухплунжерный насос НВ1БД1
Вставной двухплунжерный скважинный штанговый насос НВ1БД1 с двухступенчатым сжатием, с верхним замком предназначен для откачивания из нефтяных скважин высоковязкой жидкости (до 0,3 Па · с), содержащей до 1,3 г/л механических примесей.

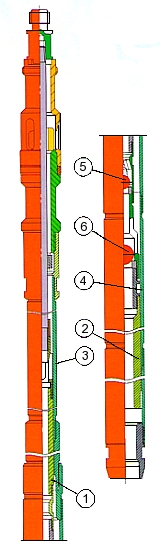

1 - плунжер верхний, 2 - плунжер нижний, 3 - цилиндр верхний, 4-цилиндр
нижний, 5-верхний клапан клапанного блока, 6.-нижний клапан клапанного
блока
Принцип действия насоса
При ходе плунжеров вниз в зоне цилиндров, заключенной между плунжерами, создается разрежение, за счет чего открывается нижний клапан клапанного блока, и в эту зону поступает пластовая жидкость. Закрытый верхний клапан воспринимает давление столба жидкости и создает дополнительную вниз направленную нагрузку, способствующую преодолению гидравлических сопротивлений в насосе и усилий трения в колонне штанг. Последнее очень важно, т. к. основным препятствием для откачивания высоковязкой жидкости является зависание штанг из-за чрезмерных усилий трения.
Величина дополнительной нагрузки:
Р = π dр2/4 (H - h) γ, где
dp — диаметр плунжера-разделителя;
Н — глубина подвески насоса;
h —
глубина погружения насоса под динамический уровень;
γ — удельный вес
откачиваемой жидкости.
При последующем ходе плунжеров вверх жидкость из межплунжерной зоны вытесняется через открытый верхний клапан клапанного блока в колонну насосно-компрессорных труб.
