Вставной двухплунжерный насос НВ2БД2
Вставной двухплунжерный скважинный штанговый насос с двухступенчатым сжатием, с нижним замком предназначен для откачивания из нефтяных скважин жидкости, содержащей до 1,3 г/л механических примесей, и до 25 % свободного газа на приеме насоса.

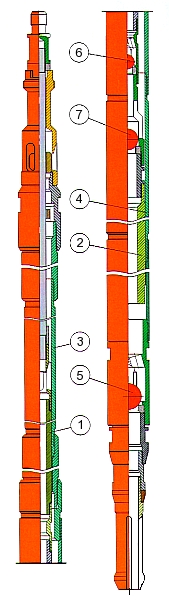

1-плунжер верхний, 2-плунжер нижний, 3-цилиндр верхний, 4-цилиндр нижний, 5-всасывающий клапан, 6-верхний клапан клапанного блока, 7-нижний клапан клапанного блока
Принцип действия насоса
При ходе плунжеров вверх в зоне цилиндра нижнего насоса, расположенной над всасывающим клапаном, создается разряжение, за счет чего в нее поступает пластовая жидкость при открытом всасывающем клапане. При последующем ходе плунжеров вниз жидкость из этой зоны, сжимаясь, перетекает в зону, расположенную между плунжерами, при открытом нижнем клапане клапанного блока. Ввиду того, что межплунжерная зона по объему меньше зоны нижнего цилиндра, газожидкостная смесь в ней будет иметь давление больше давления всасывания. При следующем ходе вверх жидкость между плунжерами, повторно сжимаясь, вытесняется в колонну лифтовых труб при открытом верхнем клапане клапанного блока.
Повторное сжатие жидкости в насосе позволяет предотвратить блокировку насоса при большом газосодержании.
