Обсадные и колонковые трубы ГОСТ Р 51682-2000

Трубы обсадные и колонковые ГОСТ Р 51682-2000 (взамен ГОСТ 6238-77) повышенной прочности применяются в процессе бурения скважин при поисках и разведке твердых полезных ископаемых и воды, при инженерно-геологических изысканиях и в строительстве. Предусмотрена модификация обсадных и колонковых труб ниппельного соединения (тип НС), соединяемых посредством ниппелей, имеющих на обоих концах наружную резьбу. Трубы и ниппели изготавливаются из стали гр. прочности «К», по согласованию с заказчиком - из стали 45.

Для повышения износостойкости наружной поверхности колонковых труб и ниппелей диаметром 57; 73 и 89 мм концы труб на длине 500 мм подвергаются закалке на установках ТВЧ. Ниппели для исключения заедания резьбы и увеличения ее износостойкости в дополнение к закалке ТВЧ проходит процесс карбонитрации. Поверхностная твердость закалочных мест тела трубы - min 40HRC, ниппелей - min 50HRC.

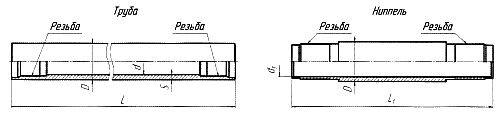

Рисунок 6. Трубы обсадные и колонковые ниппельного соединения (НС)

Таблица 12. Техническая характеристика обсадных и колонковых труб типа НС

Обозначение размера трубы	Наружный диаметр трубы и ниппеля D, мм	Внутренний диаметр, мм		Толщина стенки трубы S, мм	Длина ниппеля L 1, мм	Толщина стенки ниппеля S1, мм	Расчетная масса, кг		Резьба	Момент затяжки замкового соединения, Нм (±5%)
		трубы, d	нип- пеля d,				1 м трубы	нип- пеля
57 х 4	57	49	46,5	4,0	170	5,25	5,23	0,8	52 х 4	450
57 х 4,5		48		4,5			5,83
73 х 4	73	65	62	4,0	170	5,5	6,81	1,0	68 х 4	813
73 х 5		63		5,0			8,38
89 х 4,5	89	80	78	4,5	170	5,5	9,38	1,3	84 х 4	1110
89 х 5		79		5,0			10,36
108 х 4,5	108	99	95,5	4,5	170	6,25	11,49	2,4	103 х 4	1540
108 х 5		98		5,0			12,70
127 х 5	127	117	114,5	5,0	170	6,25	15,04	2,6	122 х 4	2010
146 X 5	146	134	133.5	5,0	170	6,0	17,39	2,8	141 х 4	2505

Примечание: Длины труб по желанию заказчика от 0,4 до 6,0 метров.

Таблица 13. Механические свойства материала тела трубы и ниппеля

Наименование параметров	Значение параметров (не менее)
	Гр. прочности «К»	Сталь 45
Временное сопротивление σв, МПа (кгс/мм2)	686(70)	638 (60)
Предел текучести при растяжении σm, МПа (кгс/мм2)	490 (50)	373 (38)
Относительное удлинение, %	12	16

Примечание: Трубы поставляются в комплекте с ниппелем. По желанию заказчика могут поставляться отдельно трубы и ниппели.

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
