Системы очистки бурового раствора для буровой установки

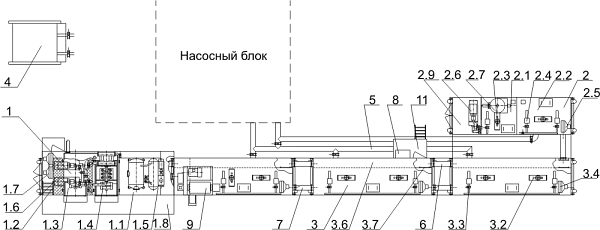

Циркуляционная система для буровой установки 2 500 ЭП ЦС 175/5-Б0/3-БП-БД/15Л состоит из:

1. Блок очистки — 1 шт.
    1.1 Емкость объемом 25 м3
    1.2 Насосный модуль
    1.3 Сито вибрационное линейное ЛВС1 — 1 шт.
    1.4 Ситогидроциклонный сепаратор ЛСГС — 1 шт.
    1.5 Дегазатор «Каскад 40» — 1 шт.
    1.6 Горизонтальный шламовый насос ГШН150/30 — 2 шт.
    1.7 Калорифер КПСК 36 — 2 шт.
    1.8 Площадки обслуживания — 3 шт.
2. Блок технологический — 1 шт.
    2.1 Емкость объемом 10 м3 — 1 шт.
    2.2 Емкость объемом 20 м3 — 1 шт.
    2.3 Перемешиватель ПБРТ5,5 — 2 шт.
    2.4 Перемешиватель 4УПГ — 3 шт.
    2.5 Калорифер КПСК 36 — 1 шт
    2.6 Насос ГШН150/30 — 1 шт.
    2.7 Смеситель (гидроворонка) — 1 шт.
    2.8 Насосный модуль.
3.  Емкость для хранения бурового раствора— 3 шт.
    3.1 Емкость объемом 40 м3
    3.2 Перемешиватель ПБРТ5,5 — 2 шт.
    3.3 Перемешиватель 4 УПГ — 2 шт.
    3.4 Калорифер КПСК 36 — 1 шт.
    3.5 Люк
    3.6 Желоб — 1 шт
    3.7 Шибер — 2 шт.
4. Доливная емкость объемом 15 м3 — 1 шт.
   — Телескопическая эстакада — 1 шт.
   — Уровнеметр — 1 шт.
   — Технологический трубопровод — 1 комплект
5. Всасывающий коллектор с запорной арматурой — 1 комплект
6. Межблочные перетоки верхние — 4 шт.
7. Межблочные перетоки нижние с поворотными затворами — 4 шт.
8. Шкаф управления — 1 шт.
9. Центрифуга ОГШ50У — 1 шт.
10. Питающий насос — 1 шт.
11. Лестница с площадкой

Емкости для хранения бурового раствора могут иметь линейное, угловое, параллельное или комбинированное расположение.

Циркуляционная система для буровой установки "Уралмаш" ЗД-76 ЦС 175/5-Б0/3-БП-БД/15-K состоит из:

1. Блок очистки — 1 шт.
    1.1 Емкость объемом 25 м3
    1.2 Насосный модуль
    1.3 Сито вибрационное линейное ЛВС1 — 1 шт.
    1.4 Ситогидроциклонный сепаратор ЛСГС — 1 шт.
    1.5 Дегазатор «Каскад 40» — 1 шт.
    1.6 Горизонтальный шламовый насос ГШН150/30 — 2 шт.
    1.7 Калорифер КПСК 36 — 2 шт
    1.8 Площадки обслуживания — 3 шт.
2. Блок технологический — 1 шт.
    2.1 Емкость объемом 10 м3 — 1 шт.
    2.2 Емкость объемом 20 м3 — 1 шт.
    2.3 Перемешиватель ПБРТ5,5 — 2 шт.
    2.4 Перемешиватель 4УПГ — 3 шт.
    2.5 Калорифер КПСК 36 — 1 шт.
    2.6 Насос ГШН150/30 — 1 шт.
    2.7 Смеситель (гидроворонка) — 1 шт.
    2.8 Насосный модуль
3. Емкость для хранения бурового раствора — 3 шт.
    3.1 Емкость объемом 20 м3
    3.2 Перемешиватель ПБРТ5,5 — 2 шт.
    3.3 Перемешиватель 4 УПГ — 2 шт.
    3.4 Калорифер КПСК36 — 1 шт.
    3.5 Люк
    3.6 Желоб — 1 шт.
    3.7 Шибер — 2 шт.
4. Доливная емкость объемом 15 м3 — 1 шт.
   — Телескопическая эстакада — 1 шт.
   — Уровнеметр — 1 шт.
   — Технологический трубопровод — 1 комплект
5. Всасывающий коллектор с запорной арматурой — 1 комплект
6. Межблочные перетоки верхние — 4 шт.
7. Межблочные перетоки нижние с поворотными затворами — 4 шт.
8. Шкаф управления — 1 шт.
9. Центрифуга ОГШ50У — 1 шт.
10. Питающий насос — 1 шт.
11. Лестница с площадкой
